이제품을 만들기위해 지그를 만들고 제관을 시작합니다
먼저 좌우 사각틀을 만든후
양쪽에 세우고 가로로된 위 아래 파이프를 제관합니다.
양쪽면을 만들기 위한 지그입니다.
위 사진이 좌측과 위쪽의 사각기둥은 직각을 잡기위한 것이고요
안쪽위 눌러주는 버튼은 파이프를 고정하기위한 것입니다.
☆윗쪽에 철반을 붙여야 한다면 사각파이프의 용접선을
어느쪽으로 할건지 잘 결정해야됨
왜? 공자여서 나올때 반듯한거 같지만 아실수도있음
좌측 위쪽 우측은 눌러서 고정하고(우측도 안보이지만 고정버튼이 있습니다)

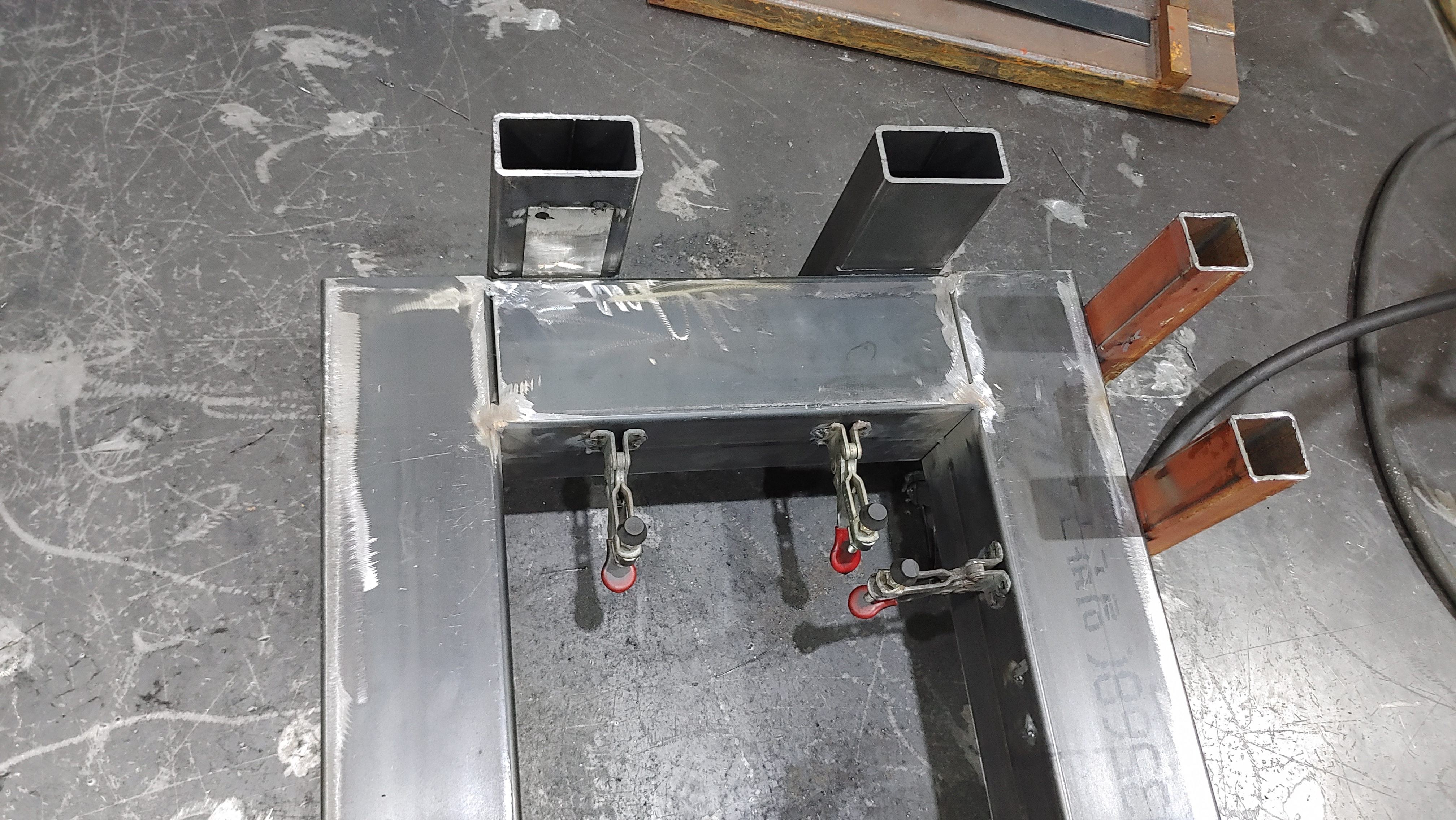

아래와 가운데 파이프는 제관용 자석으로 평탄도와 각을 잡와 용접하면 완성되죠
주의할점은 직각을 확인하고 해도 되지만 사각틀 안쪽을 가볍게 가접하고
대각을 확인하여 치수가 맞지 않으면 망치로 쳐서 대각을 맞춰야 합니다.
◆가로 사각파이프와 세로 사각파이프가 맟닽는부분이 정확하게
일자로 맞는지 확인 하야뎝니다
세로로 본 모습이네요
제관이 된 모습 이구요
지그의 좌 / 위쪽 이구요
지그의 위와 우측 모습이구요

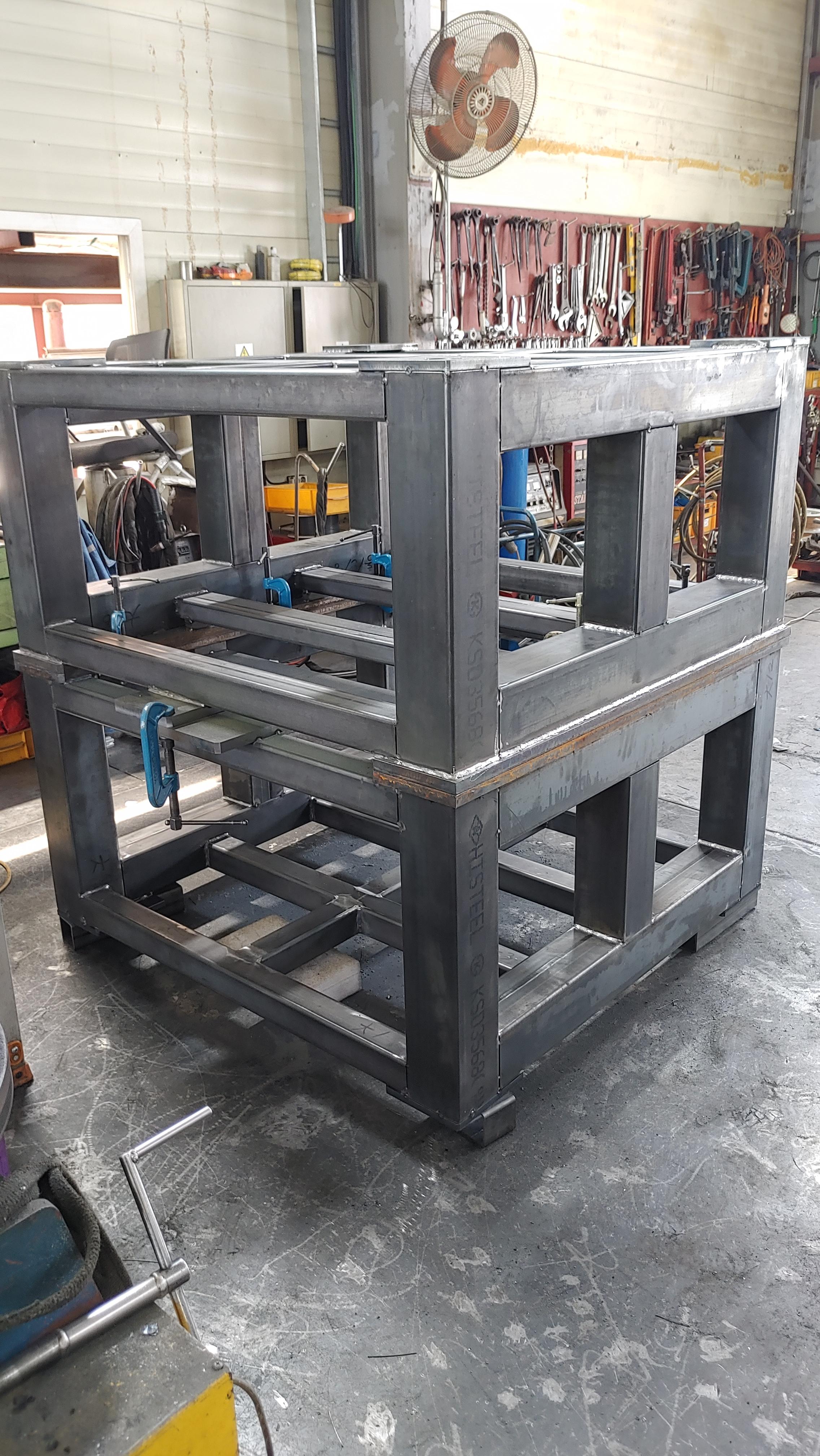

제관후 모습

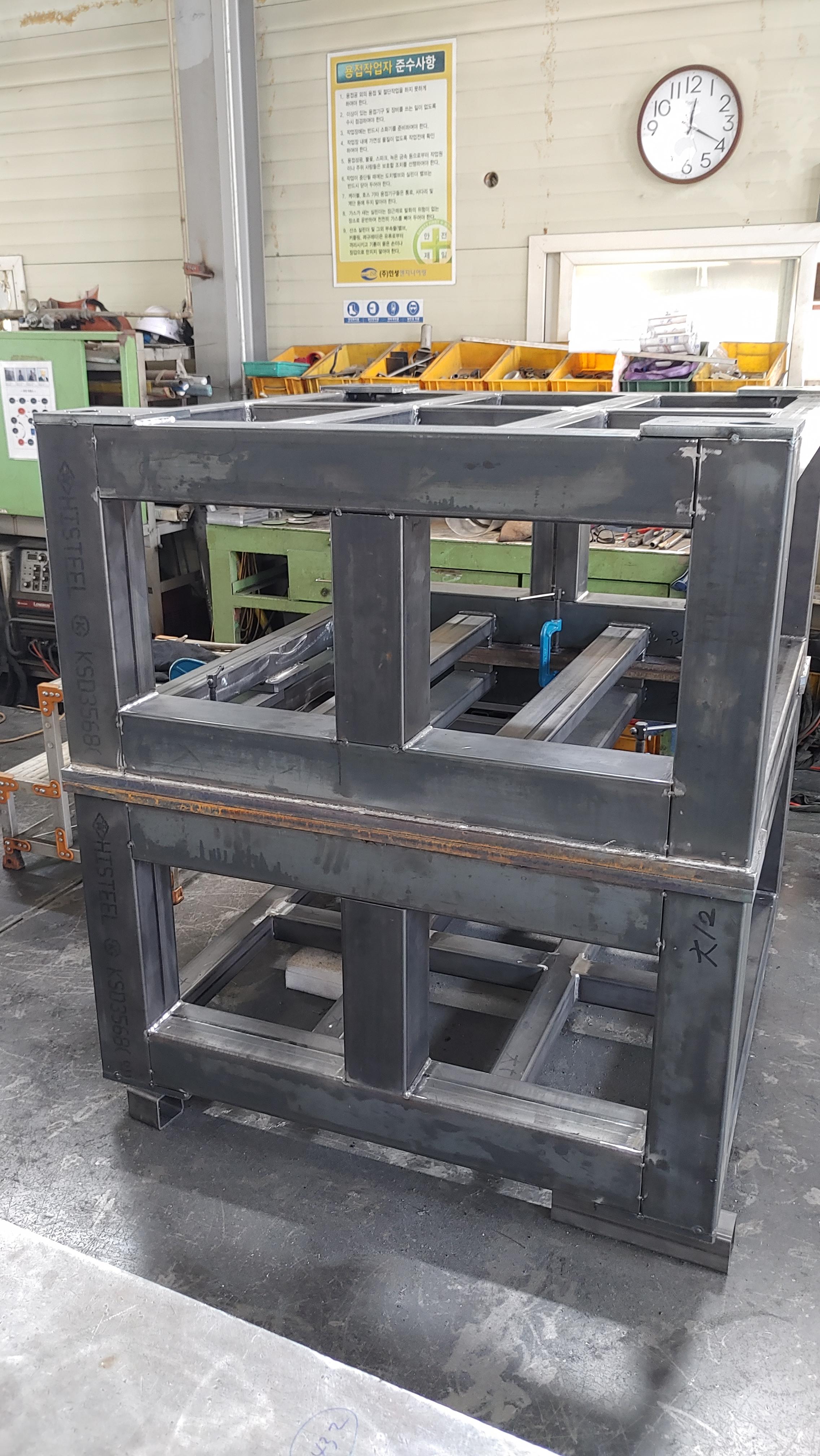

제관후 모습
이어서 가로 사각파이프를 연결하여 프레임을 짜보도록 하겠습니다.
참고로 이제품은 오차 범위 1mm여서 좀 세밀하게 만들고 있습니다
사각 프레임 만드는 동영상 이구요
※앞쪽 모형은 축소 모형으로 기계 프레임이기때문에 파이프에
텝이 나있어 실제 제품에 제대로 텁이 나있는지
파이프 용접선은 안쪽으로 들어가게 제관이 됬는지 확인하기
위해 만듬
바닥에 취부를 위해 지그를 설치했습니다
왼쪽 기둥 2개는 직각을 잡아놓았고 고정틀입니다.

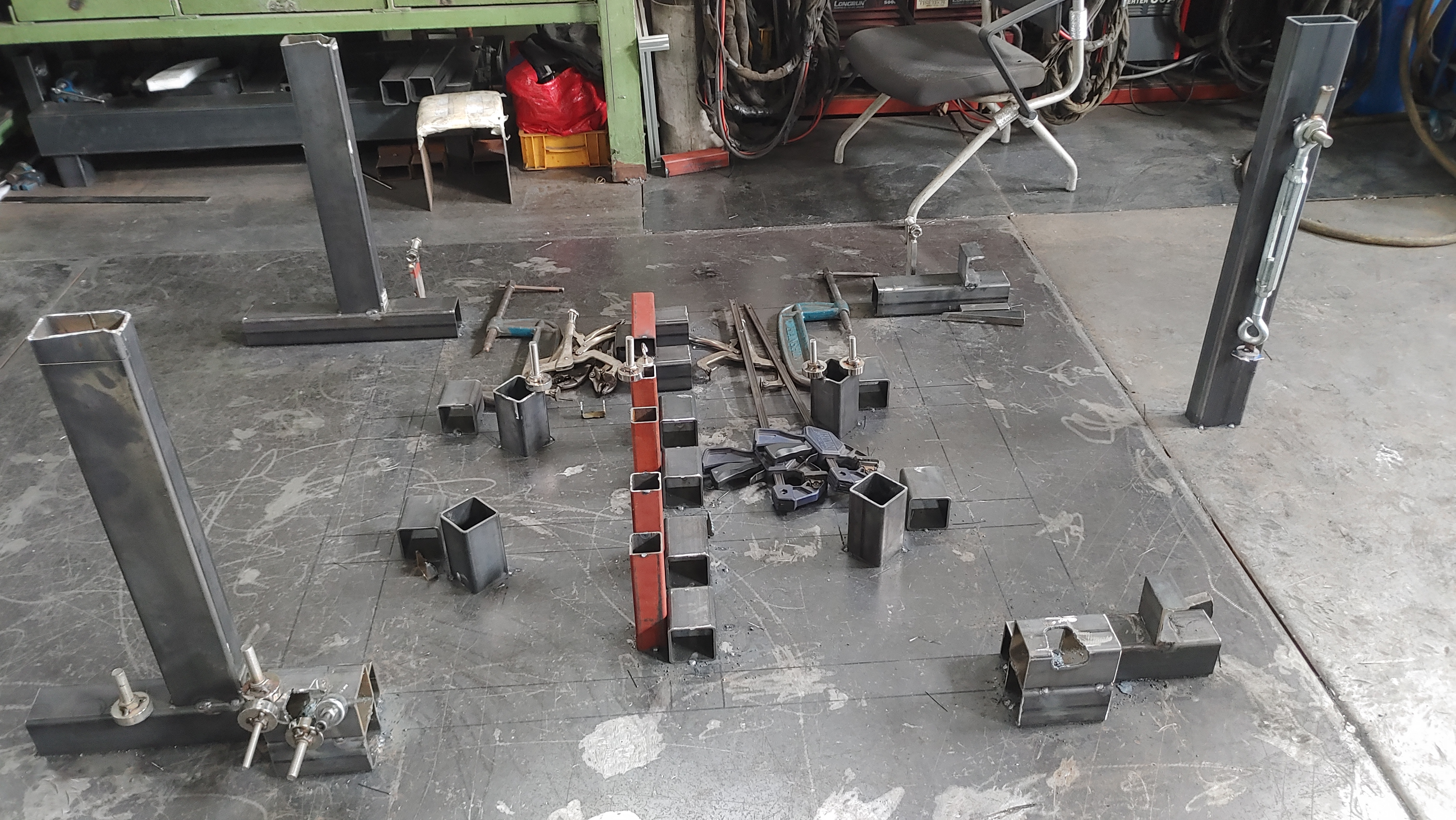

바닥에 희미하게 제품바닥이 그려져있어요
아래사진을 보면 이해가 갈겁니다.
가로로 앞에서부터 4개를 놀거구요
빨간 사각기둥에 가로바사이에 세로로 토막 3개를 놓을려고 고정으로 파이프를 용접해놓았습니다.
오른쪽에는 먼저 만들어논 세로로 사각프레임을 놓을거구요
오른쪽 서있는거는 턴빠끌이 달려있는데 프레임 상단을 우에서 좌로 밀어 고정할겁니다.
지그를 만들기 위해서 일단 가조립을 하고잇습니다.
직각자가 보이죠?
왼쪽 사각프레임을 직각으로 고정하고 바닥을 직및 수평을 만들기위해 작업중입니다
바닥에 짧은 사각파이프를 까느 이유는 조방에 작업을 하거나 긴파이프를 이용해 지그를 만들면 잘 맞지 않더라구요
바닥면 지지대를 세우는 중입니다
앞쪽에 2면은 고정이고

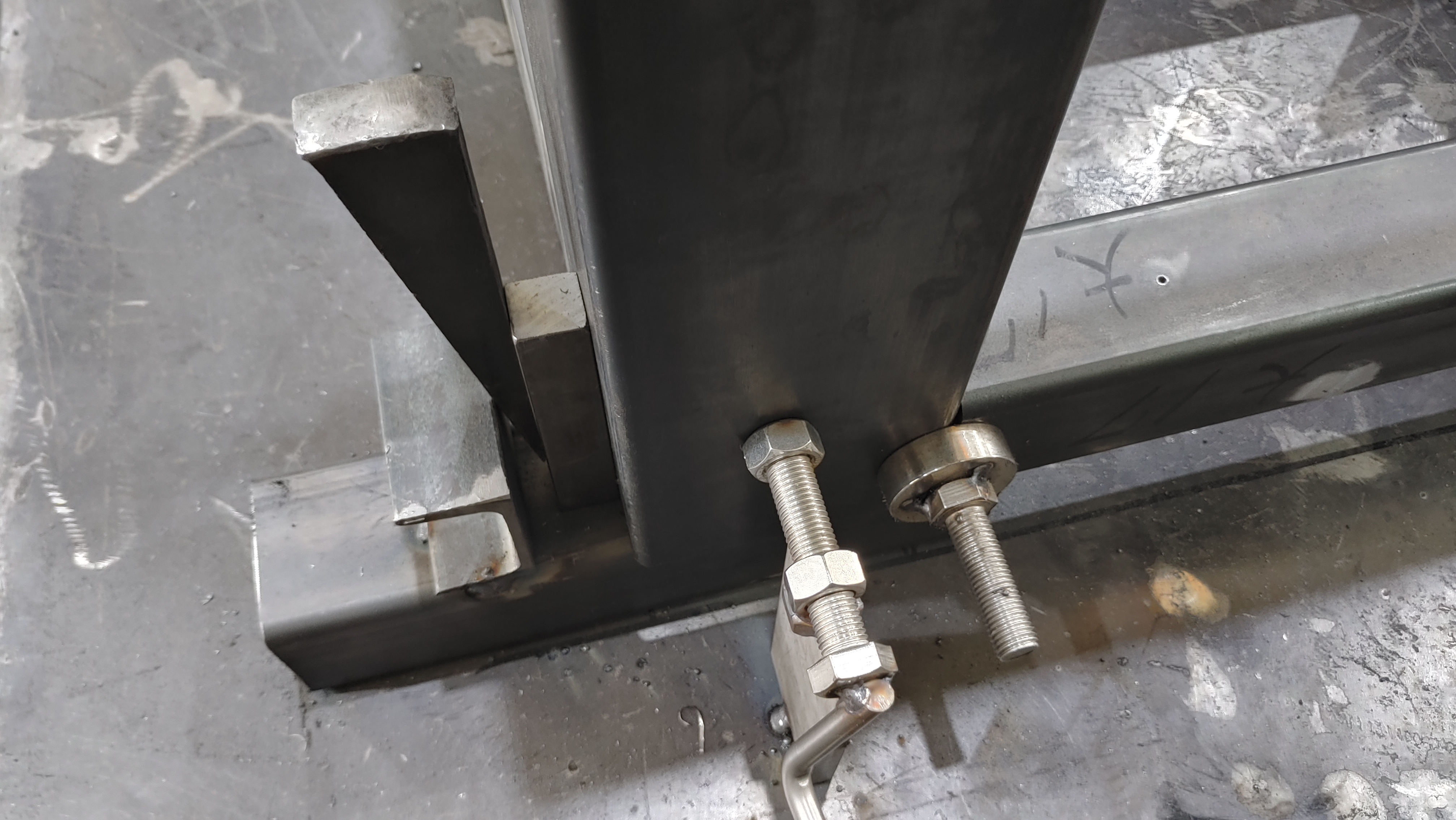

뒤쪽 2개면은 사진처럼 쐐기와 돌림나사로 고정했습니다.
(돌림나사로 다 고정해도 좋을듯합니다.)

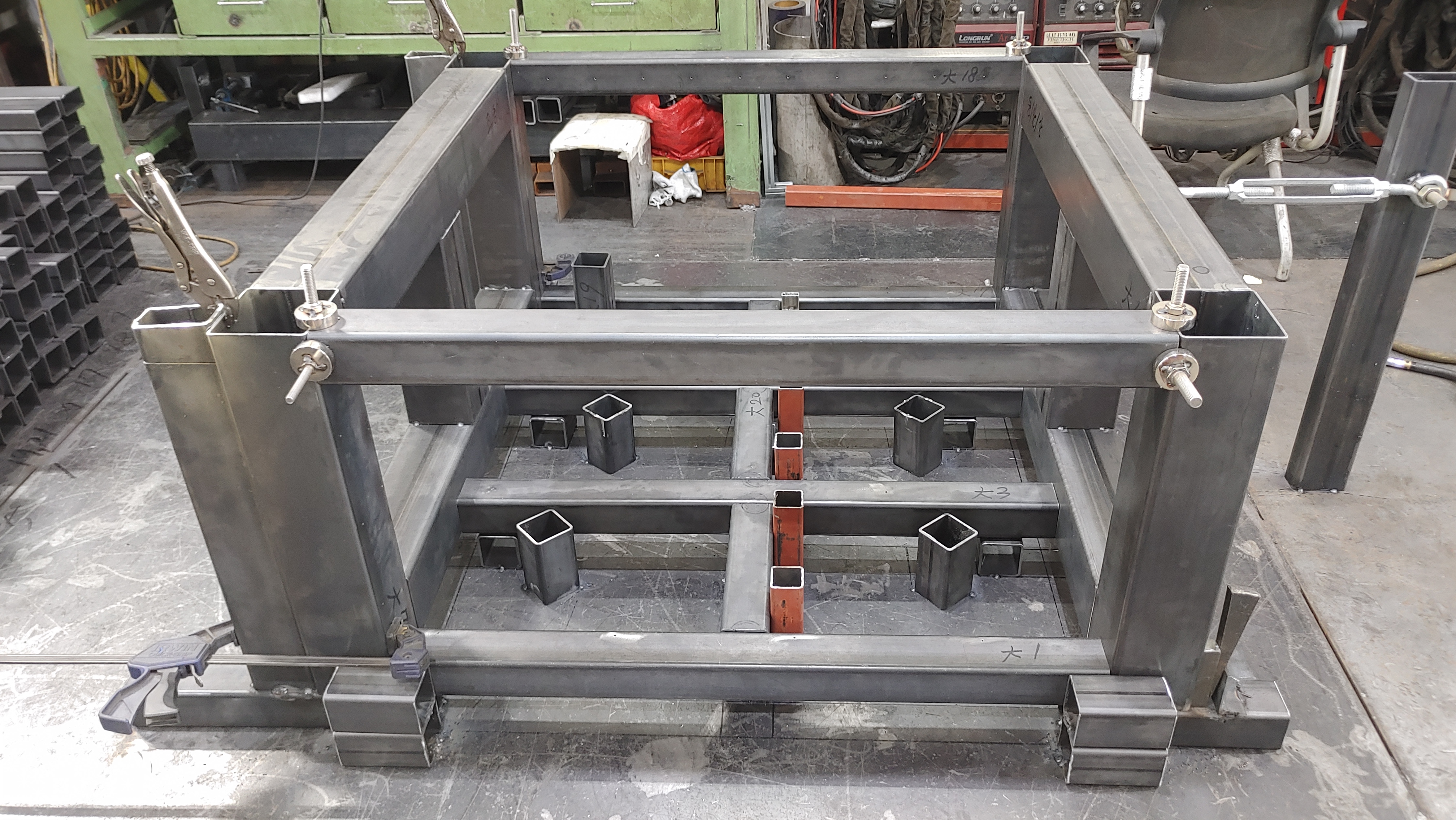

상단을 턴빠클로 고정시켰습니다.

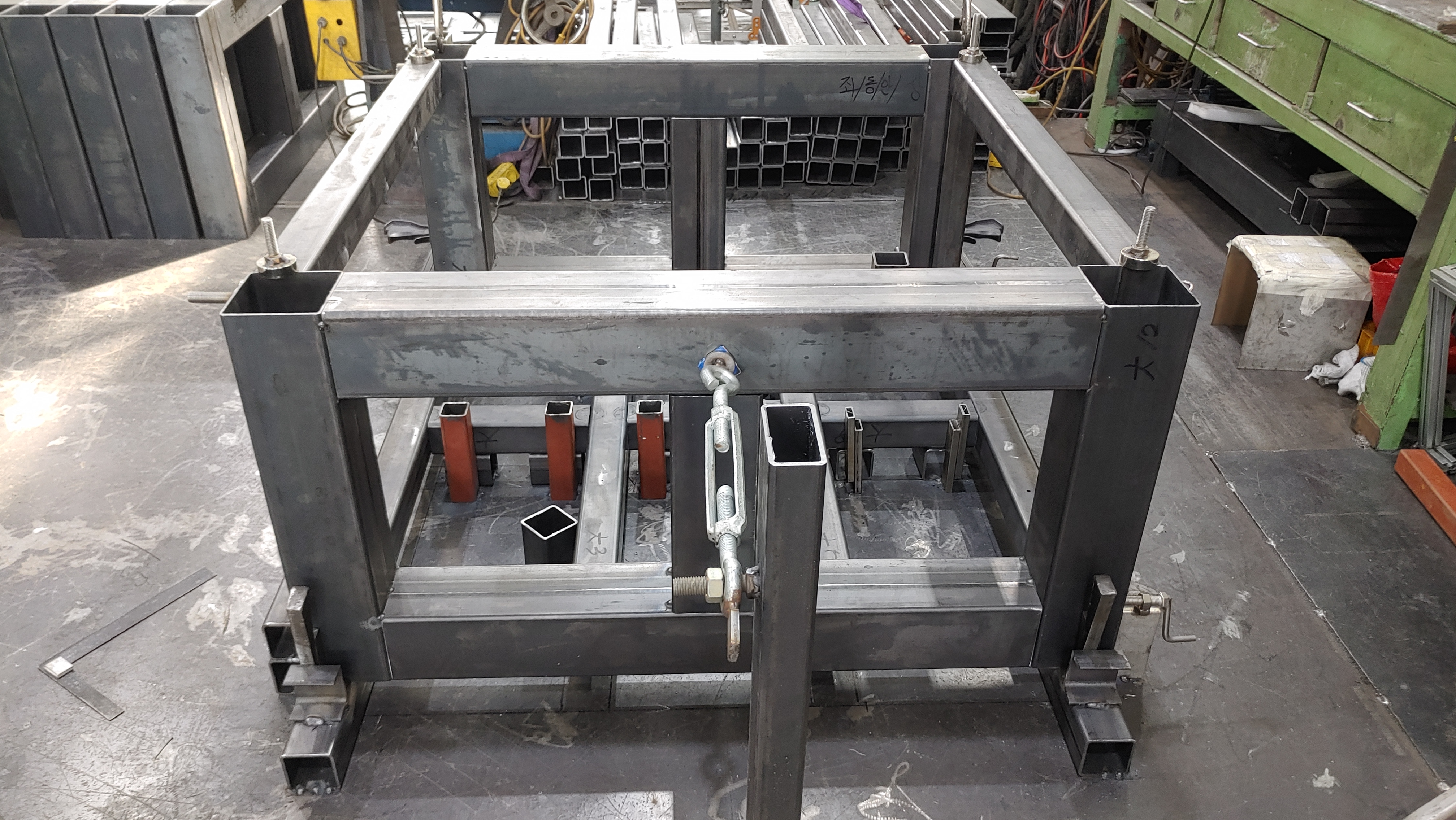

지그가 완성 되었습니다.
※가접전 대각 확인하고 하단 중앙 가로파이프와 세로파이프
가 양쪽 세로로 서있는 파이프와 슬아가 맟는지 확인해야합니다
수십대를 만들때는 이렇게 지그 작업으로 만드는게 효율적일것 같습니다.
여러대 만들때는 줄자로정확히 잰다해도 꼭 한두대는 치수가 틀리는 경우가 잇으니 이렇게 파이프에 표시해서 마킹하면 좋습니다
자석을 이용하면 철판을 올려놓기에 좋게 수평을 정확히 맟출 수 있어요
