ㄷ쎄아 도금로 교체

세아가마는 파이프가 도금되 올라오는 부위가 네모로 튀어나와있어 커버가 앞쪽은 반으로 나눠져있고 오른쪽이 좀더김

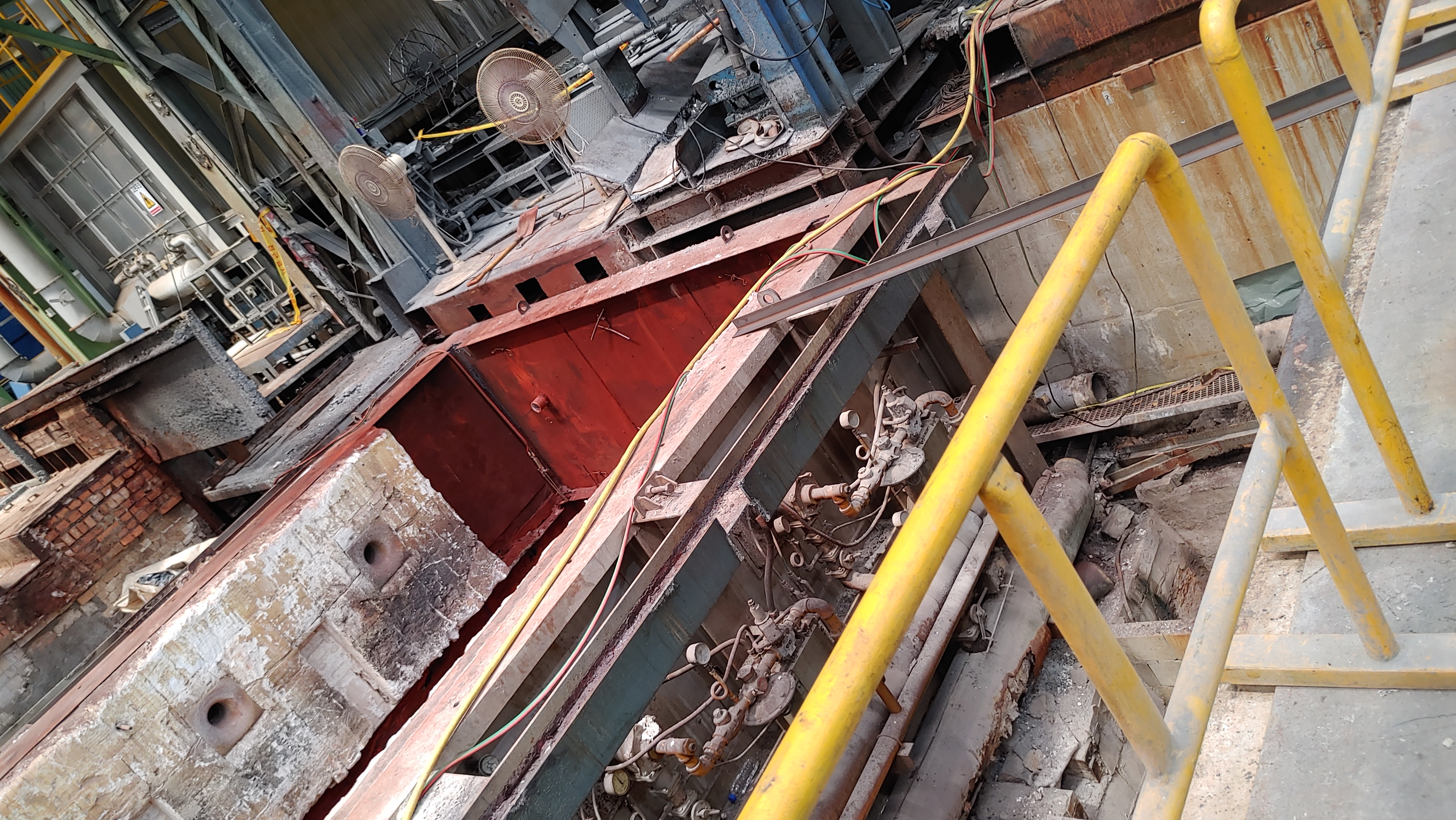

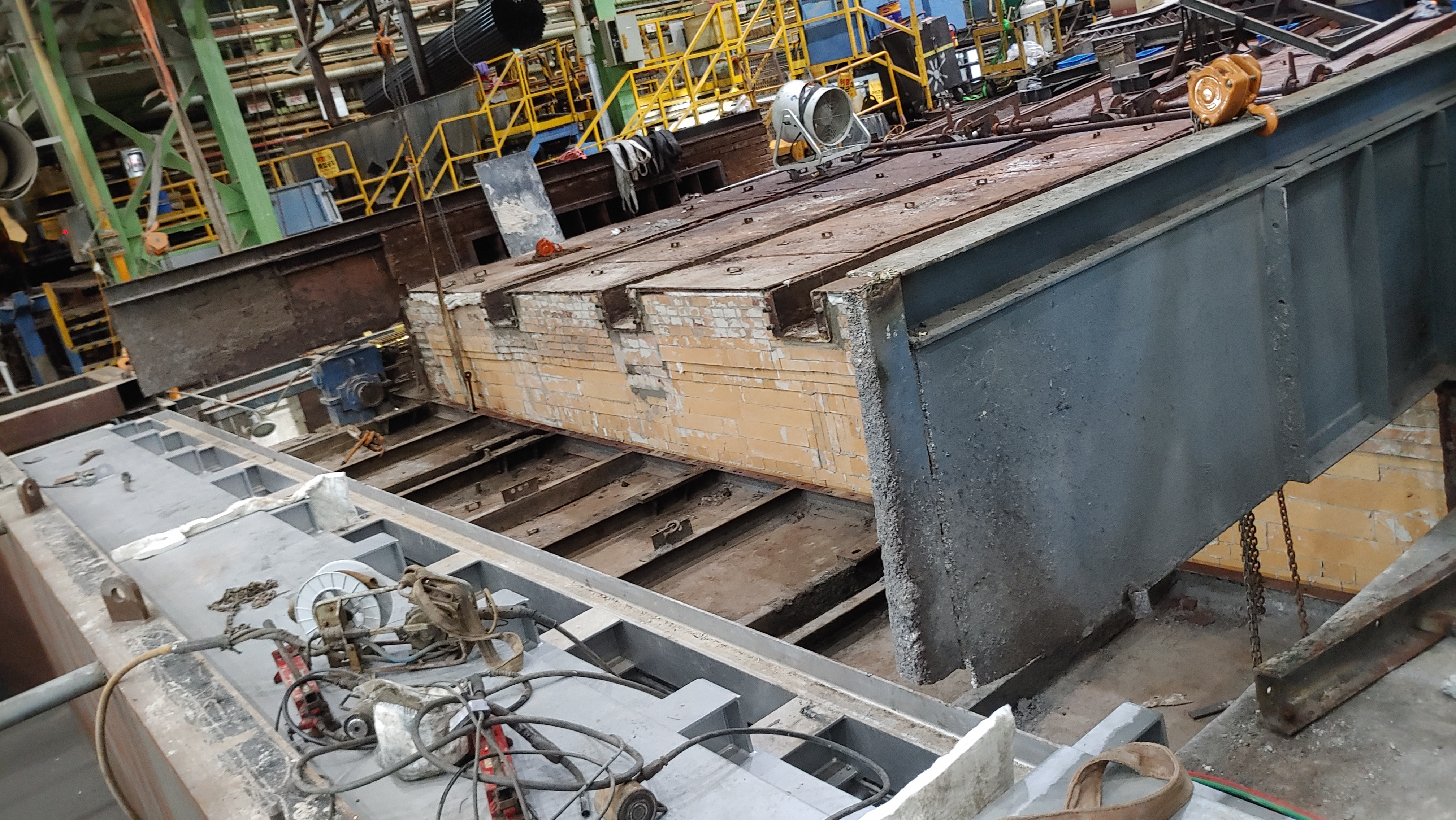

커버를 철거한 상태
가마바닥에 아연이 차있으면 가마만 30ton이라 크레인으로 못올리고
가마측면 보강부위 위쪽 한100mm
위촉으로 산소로 잘라서 들어내야한다
산소팁은 3  번을 흐고 거스 저압산소 최대치로하고 구멍을 낸다음 고압최대한
최대치로 위아래 위빙하면서 완전히
쇳물이 뒤로나가는거 확인하고 한5mm정도틈을 두고 자른다
자른후 아래 낭서지 가마는 네군데
크레안 샤클 구멍을 50t아래 50파이 구멍을 뚫어 샤클걸고 들어낸다

세라믹을 걷어낸디ㅡ
깔때 죽 핀다음 케이시 안쪽 세라믹붙여놓은쪽으로 용접봉 "U" 로
접어 세라믹불럭봐 약간 1-2cm안쪽으로
접어서 용접봉 꽂는다

가마 자르기위해 물을 뿌려 식히는중

아래는 아연 못퍼낸거가 쌓여 있음

저 인쪽은 아직 무지 뜨거음

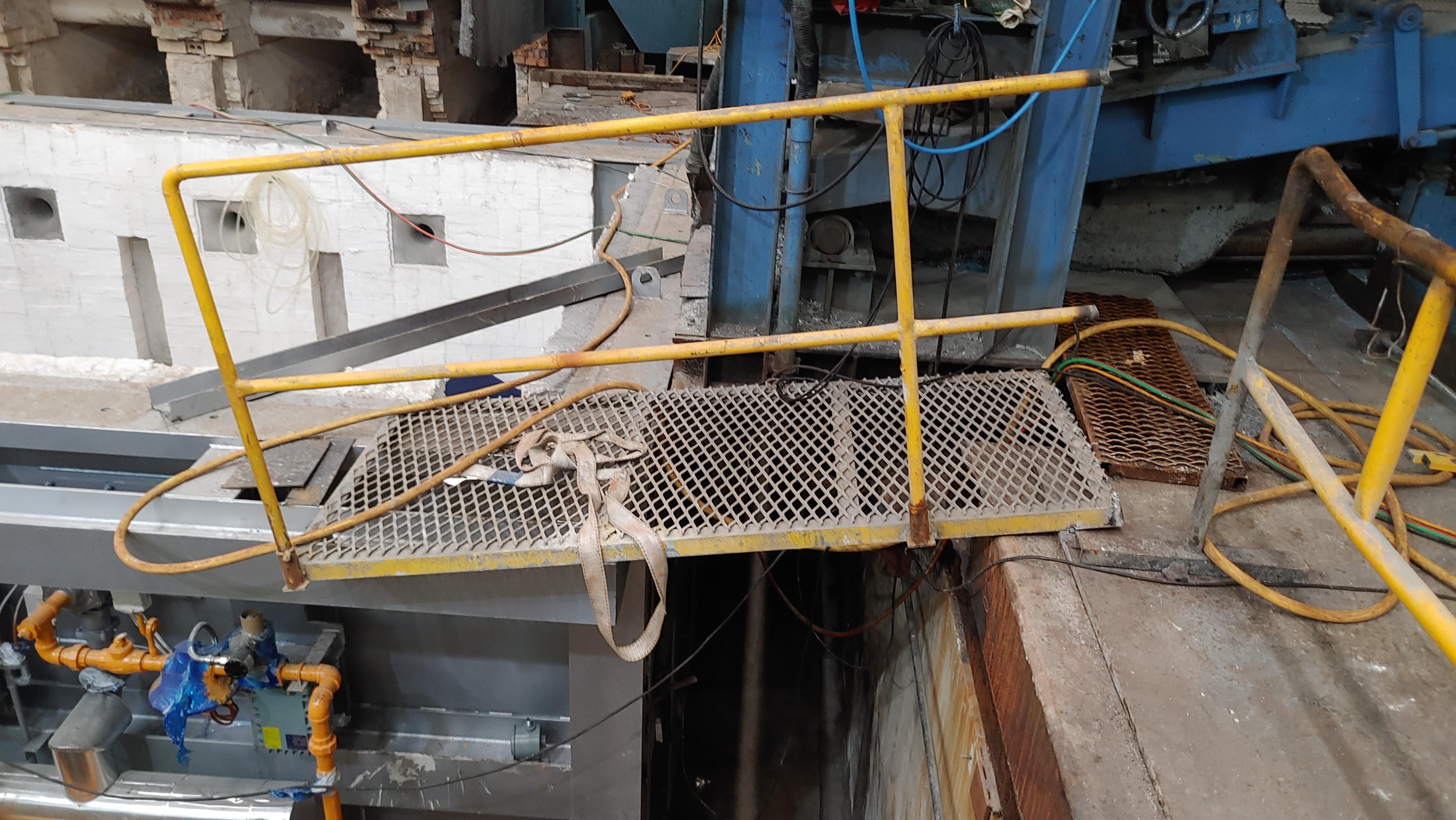

아연 방출구인데 발판및 핸드레일 철거후
반판팓침 잔넬까지 걷어낸상태
나중에 깨끗하게 미장함

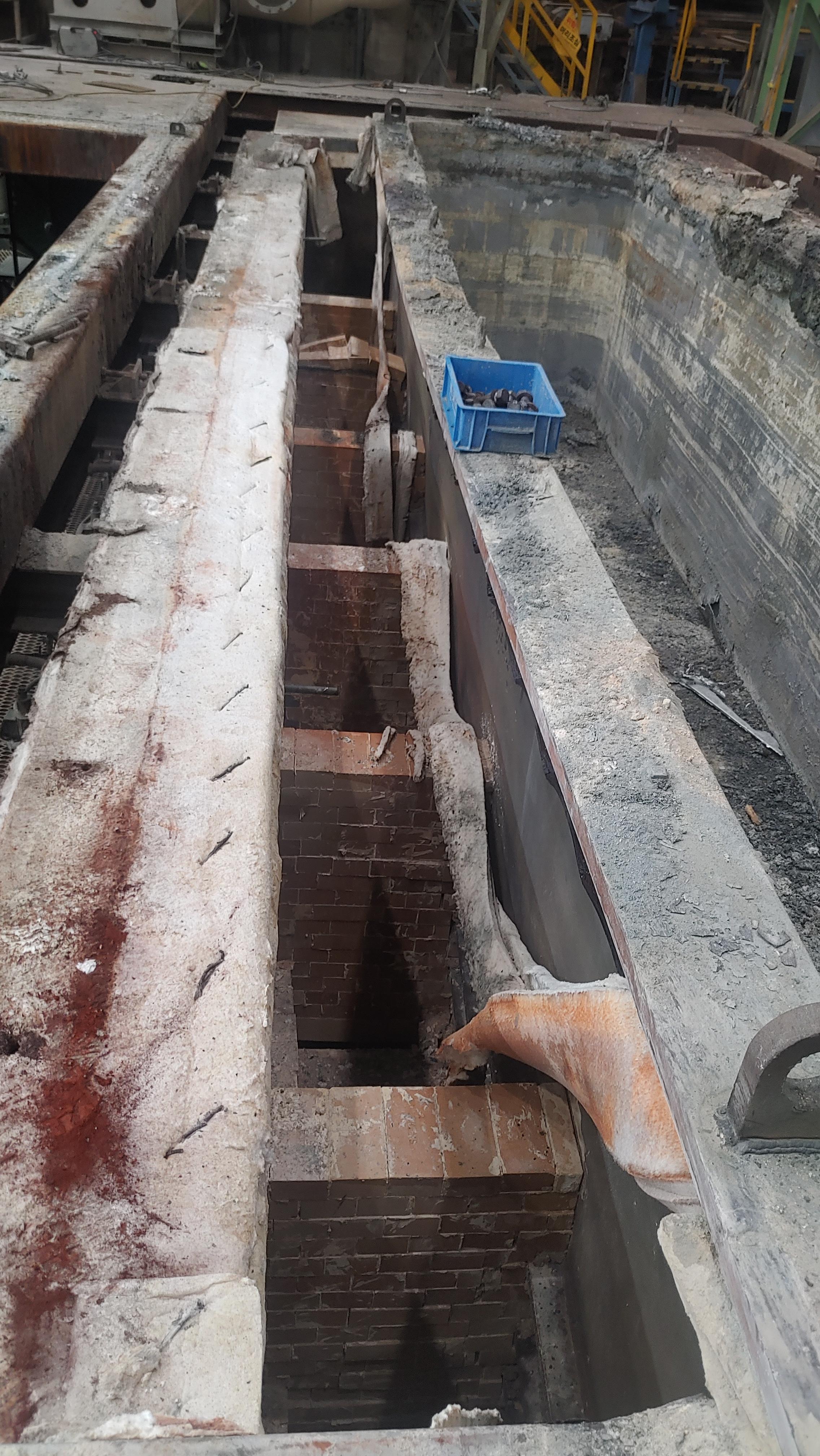

가마꺼내고 케이싱보임

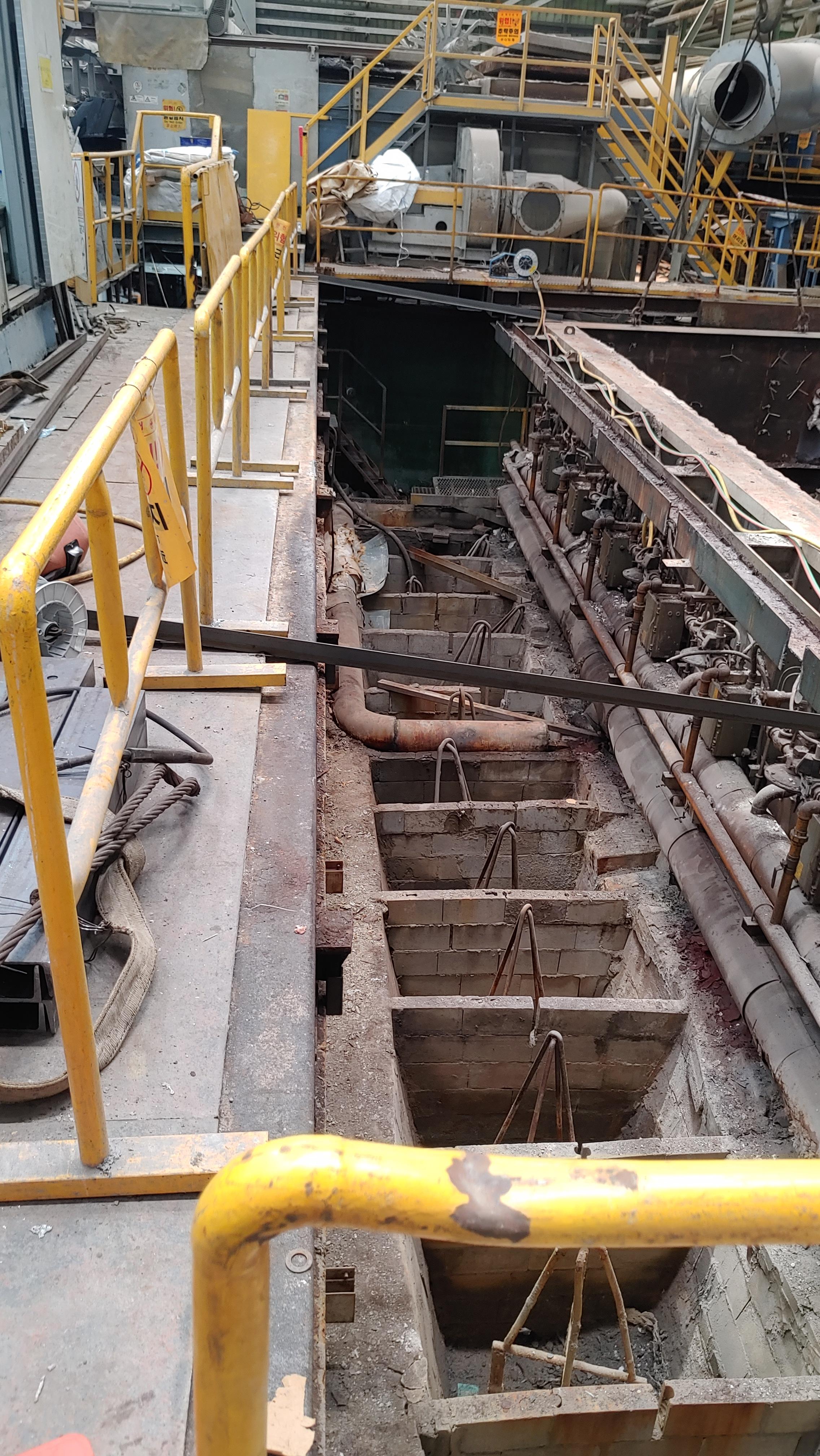

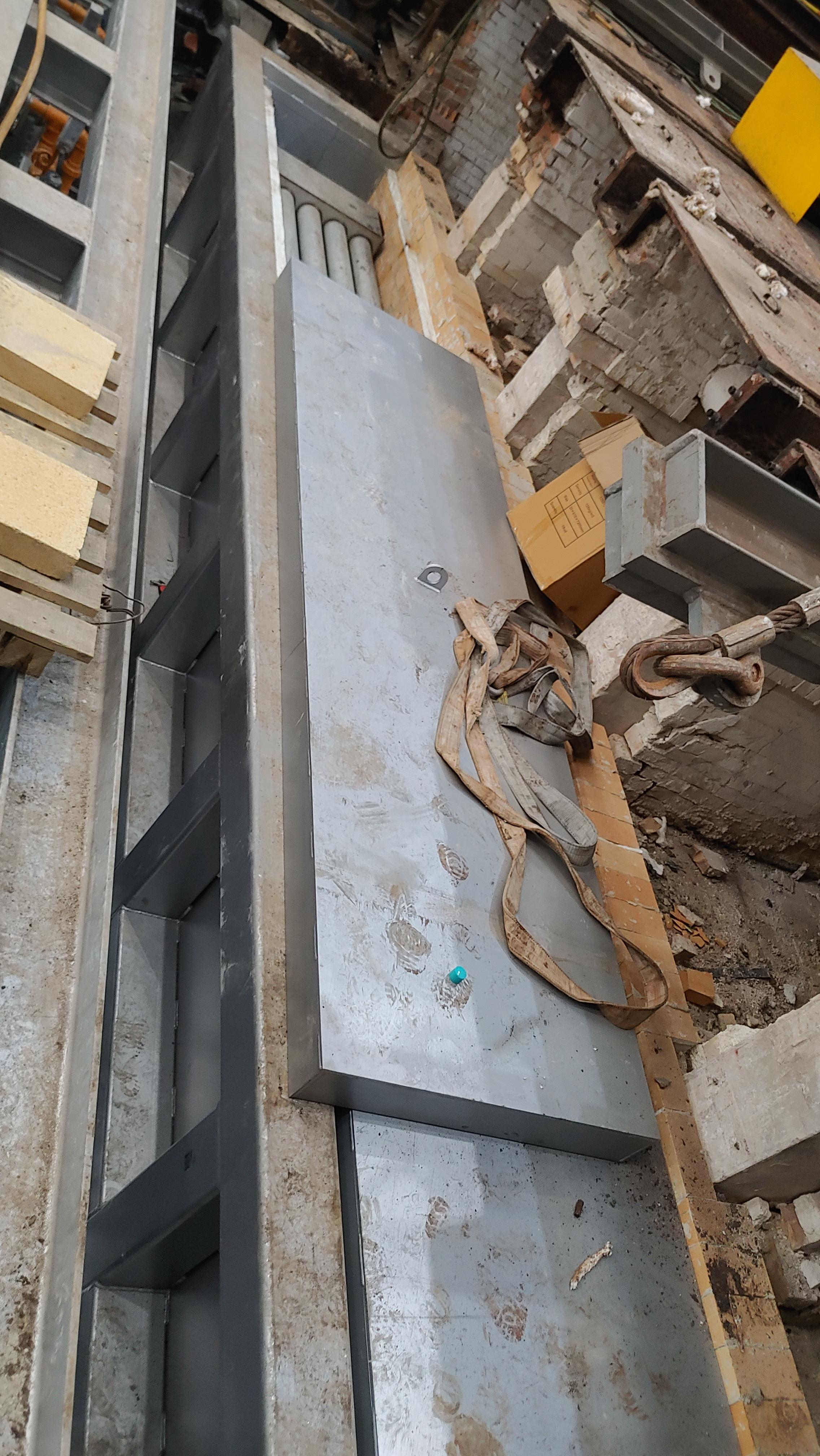

커이싱안 벽돌 쌓았던거 철거하고 열교환기 커버 놓은 상태
왼쪽 크레인과 오른쪽위 크레인으로
가마드는 지그로 왼쪽크레인으로
가마지그걸고 아래에 열교환기 메달고
오른위크레인은 가마지그만 메달아 오른
크레인을 안으로 당겨서 들여앉침
##열교환기자리가 크레인 사각지대임

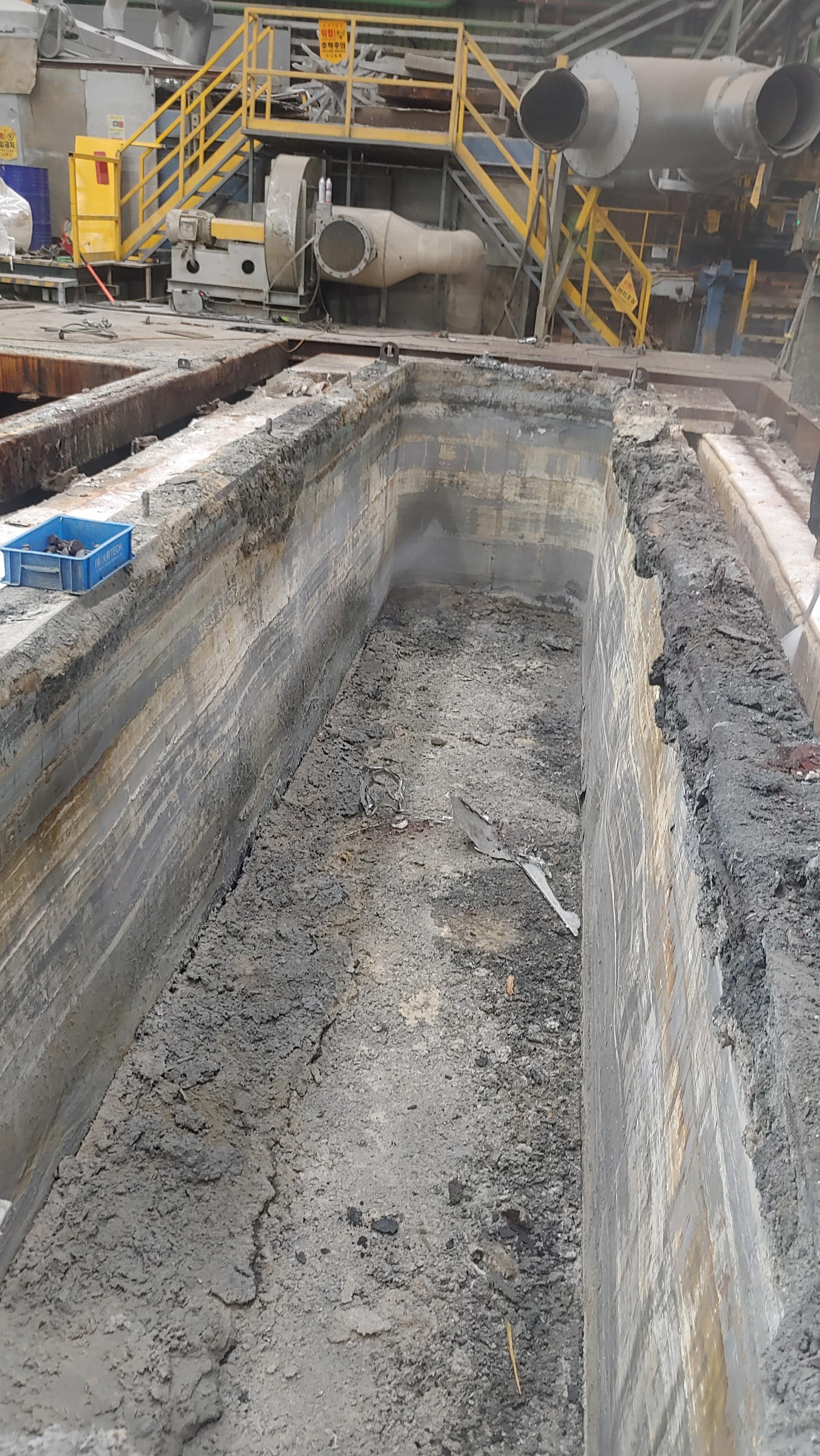

커이싱철거후 바닥에있던 아연덩어리

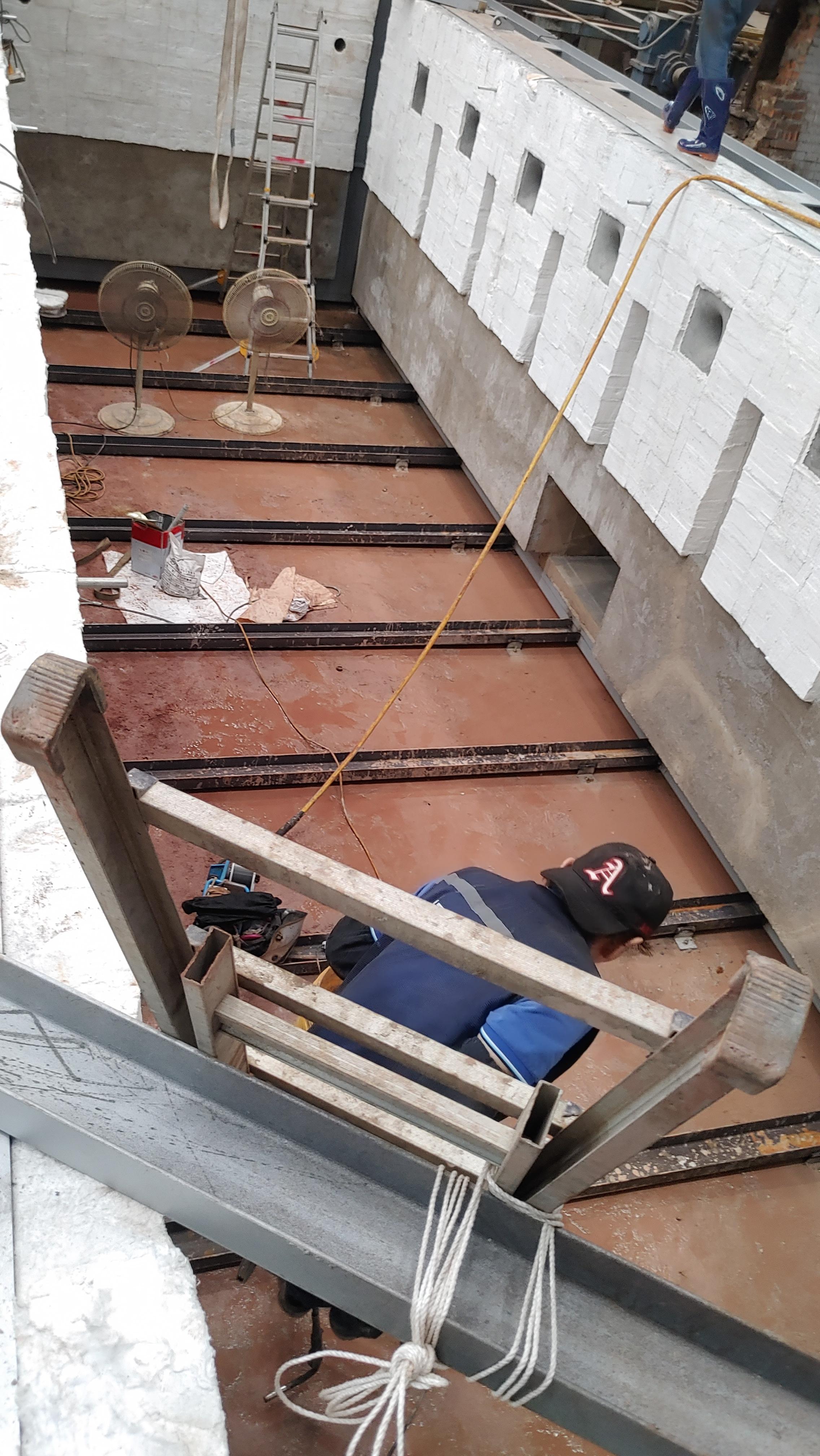

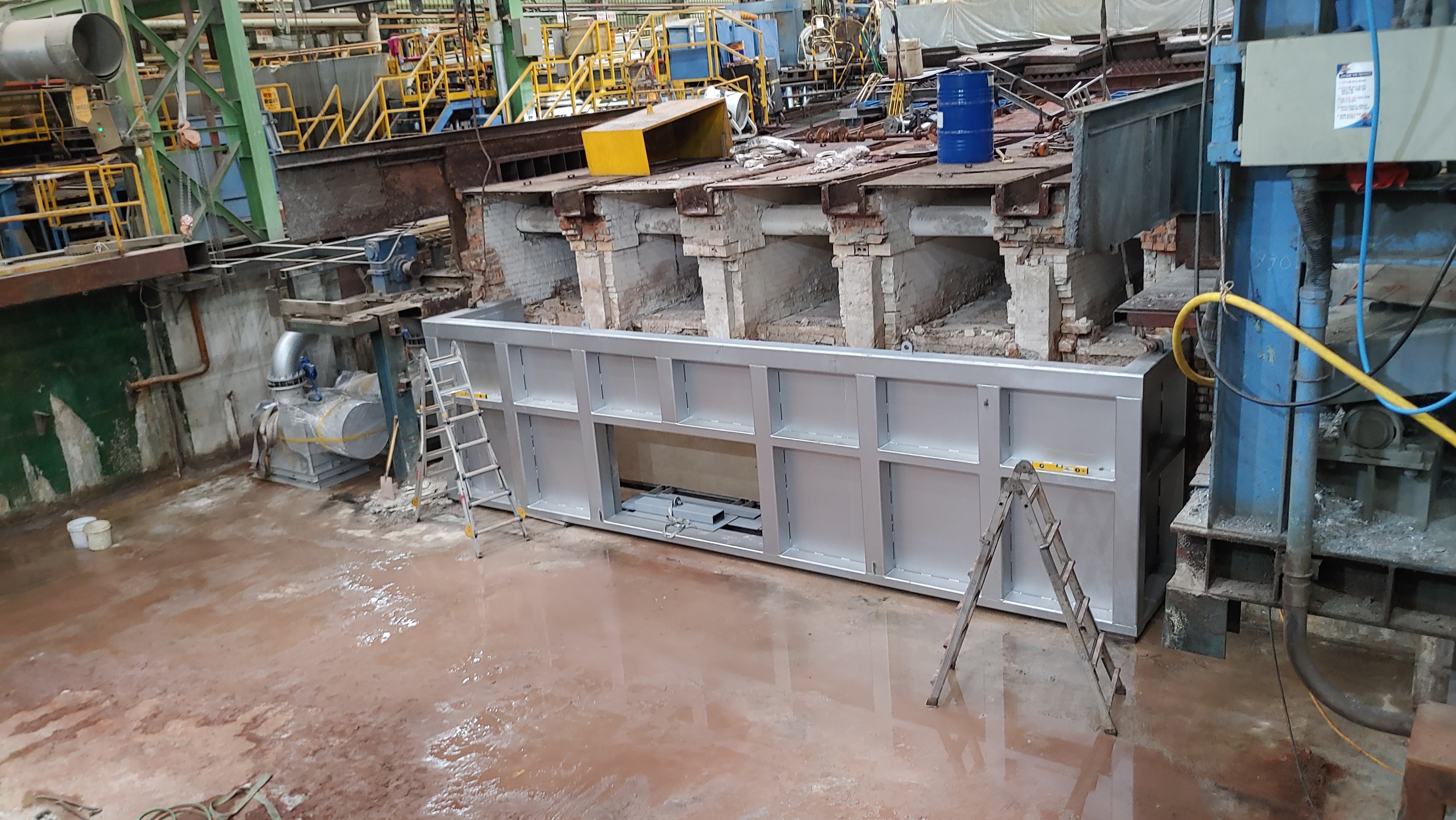

커이싱 새로 앉히고 잔넬을 도면대로 놓고 커이싱 케스타블및 평철카지 들어올려
가접후 세군데(가운데,양쪽가에서  한60cm)앵글자른것으로 12mm앙카박고
양쪽 잔넬 케이싱에 붙이고 앙카박은거
잔넬에 용접

열교환기 통로 왼쪽두게는 먼져 조립후
(12mm볼트조립)크레인으로  앉혀놓고
케이싱조립한거고 케이싱과 조립

열교환기도  마찬가지로 잔넬거접후 앙카박고 용접

케이싱 안쪽 모서리 4군데 안밖 버티칼 용접

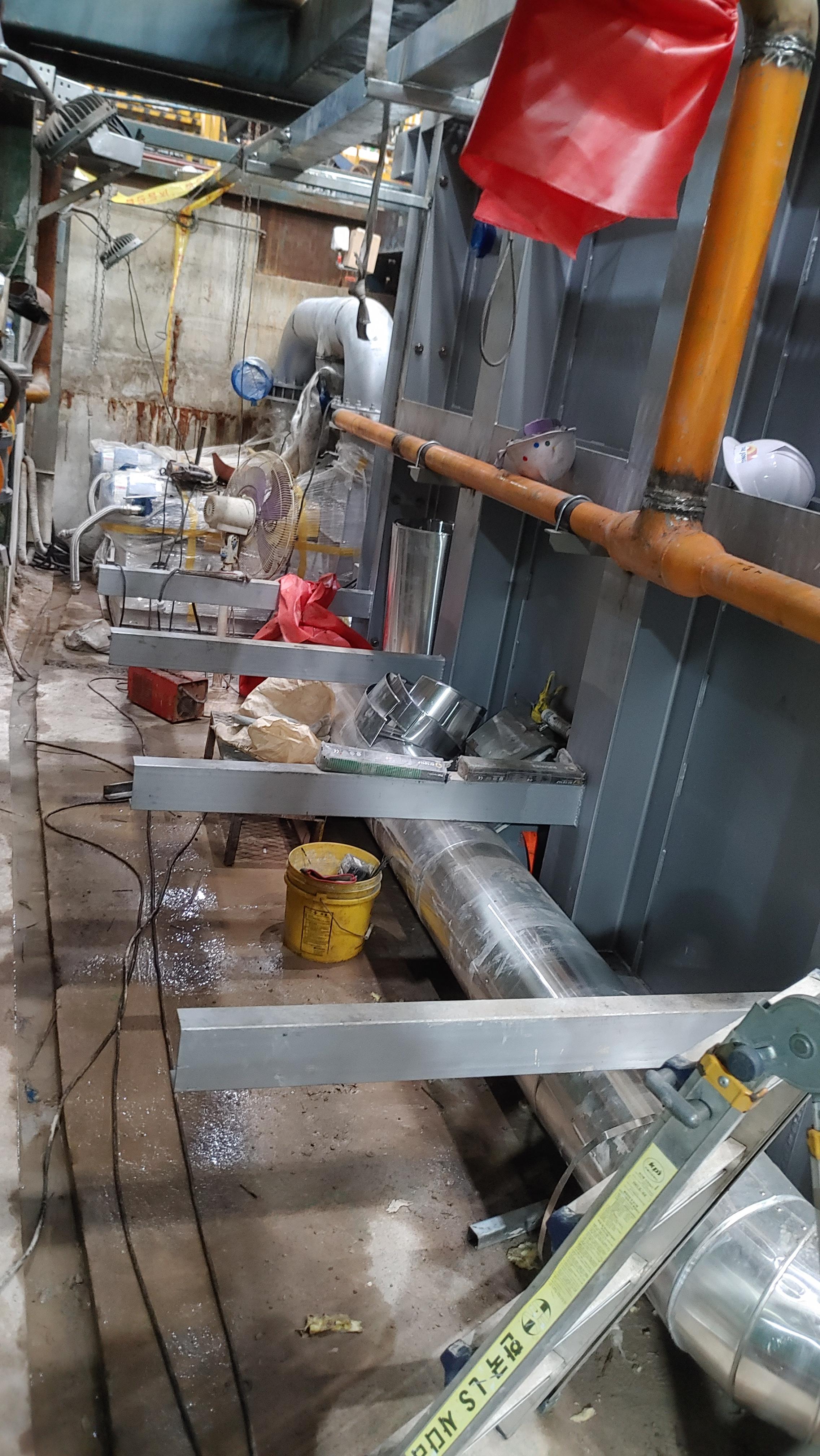

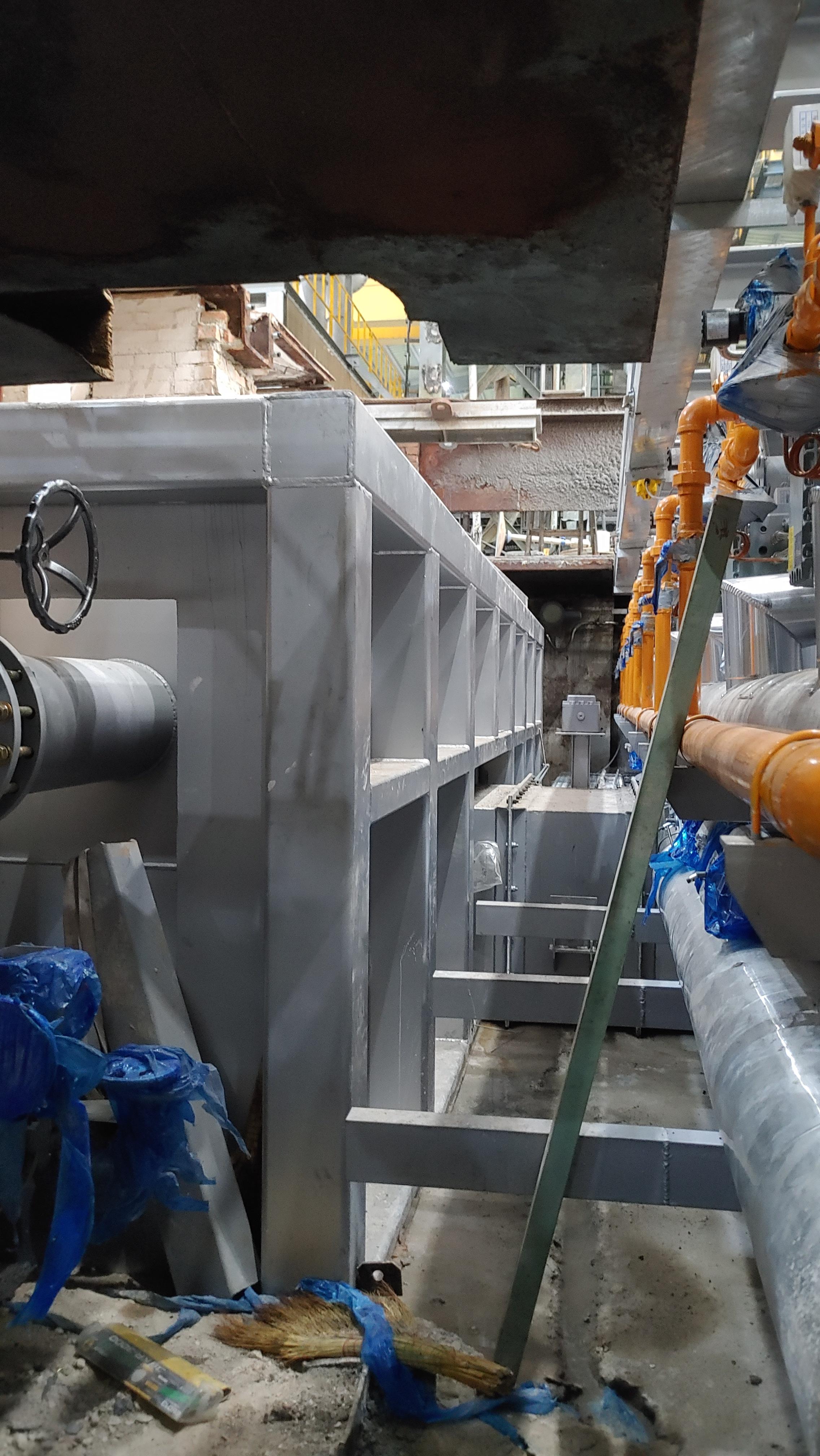

열교환기 케이스

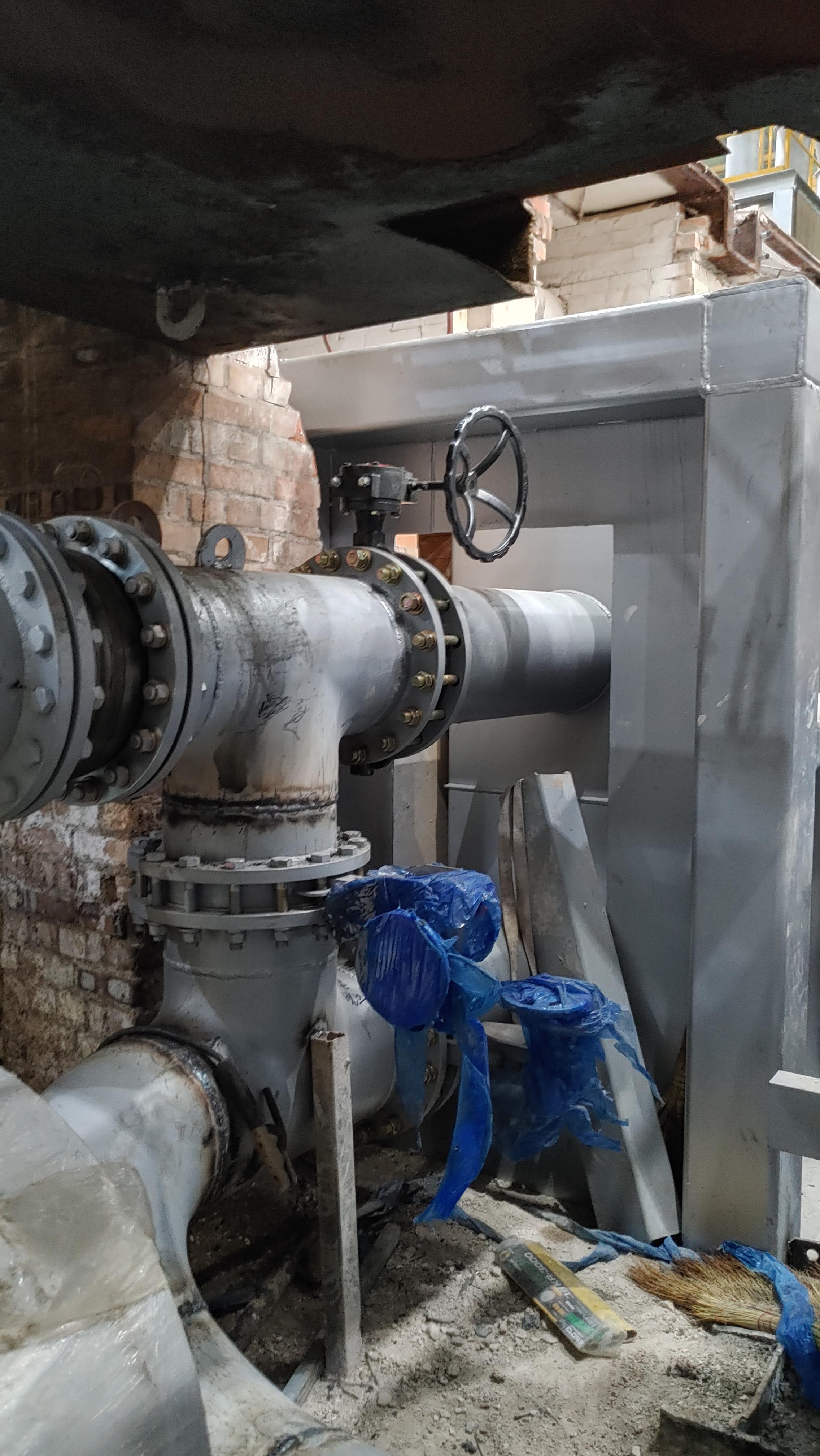

열교환기 케이스와 가마 케이싱

가마케잇으로 가는 가교(축로작업시 필요)

가마 평철작업(280mm)4군데
저곳은 반생이 붙여서 세라믹 끼움
긴쪽은 중간에 열로 늘어날거  대비
1cm정도 뛰움

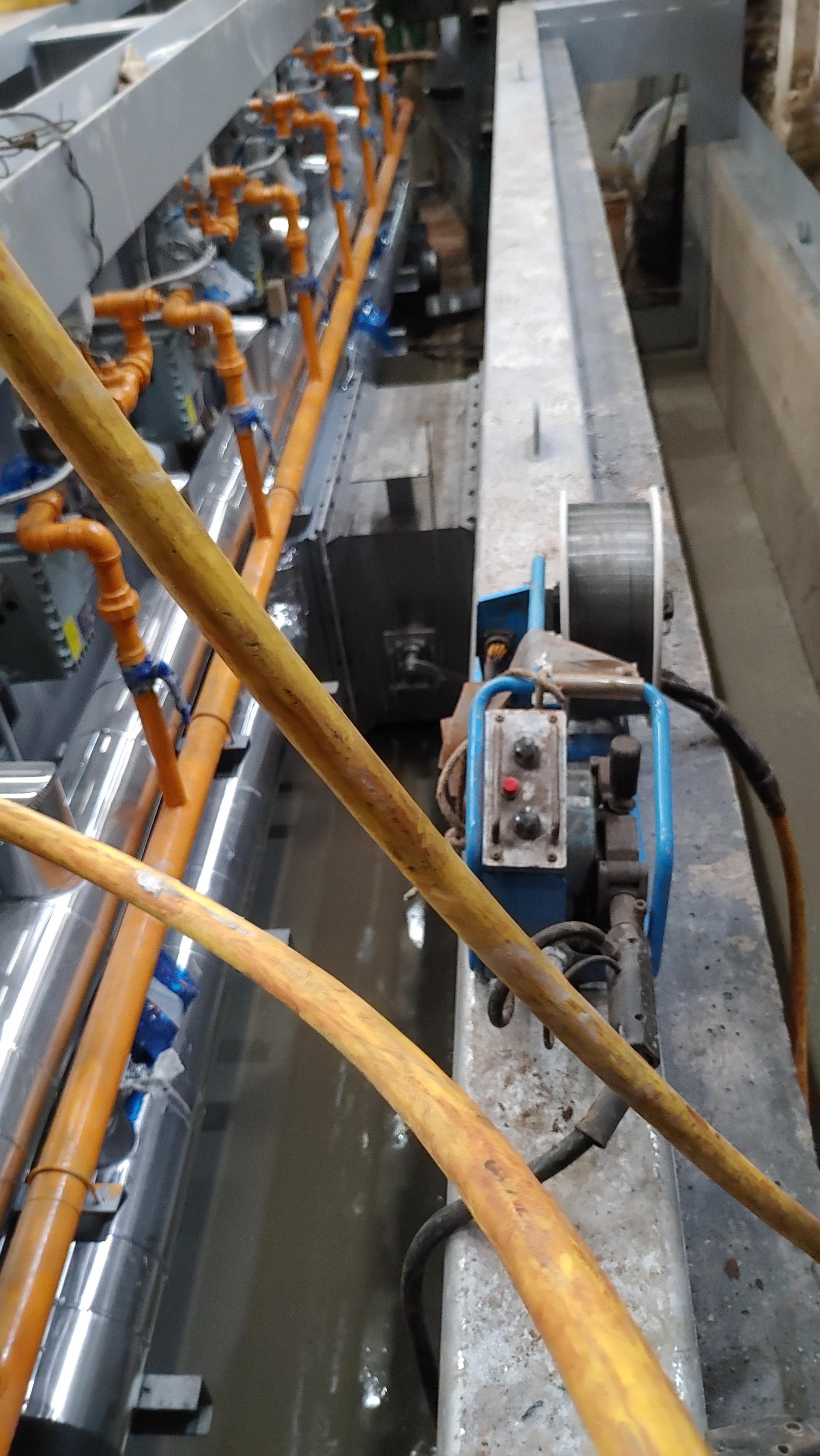

평철작업

평철작업

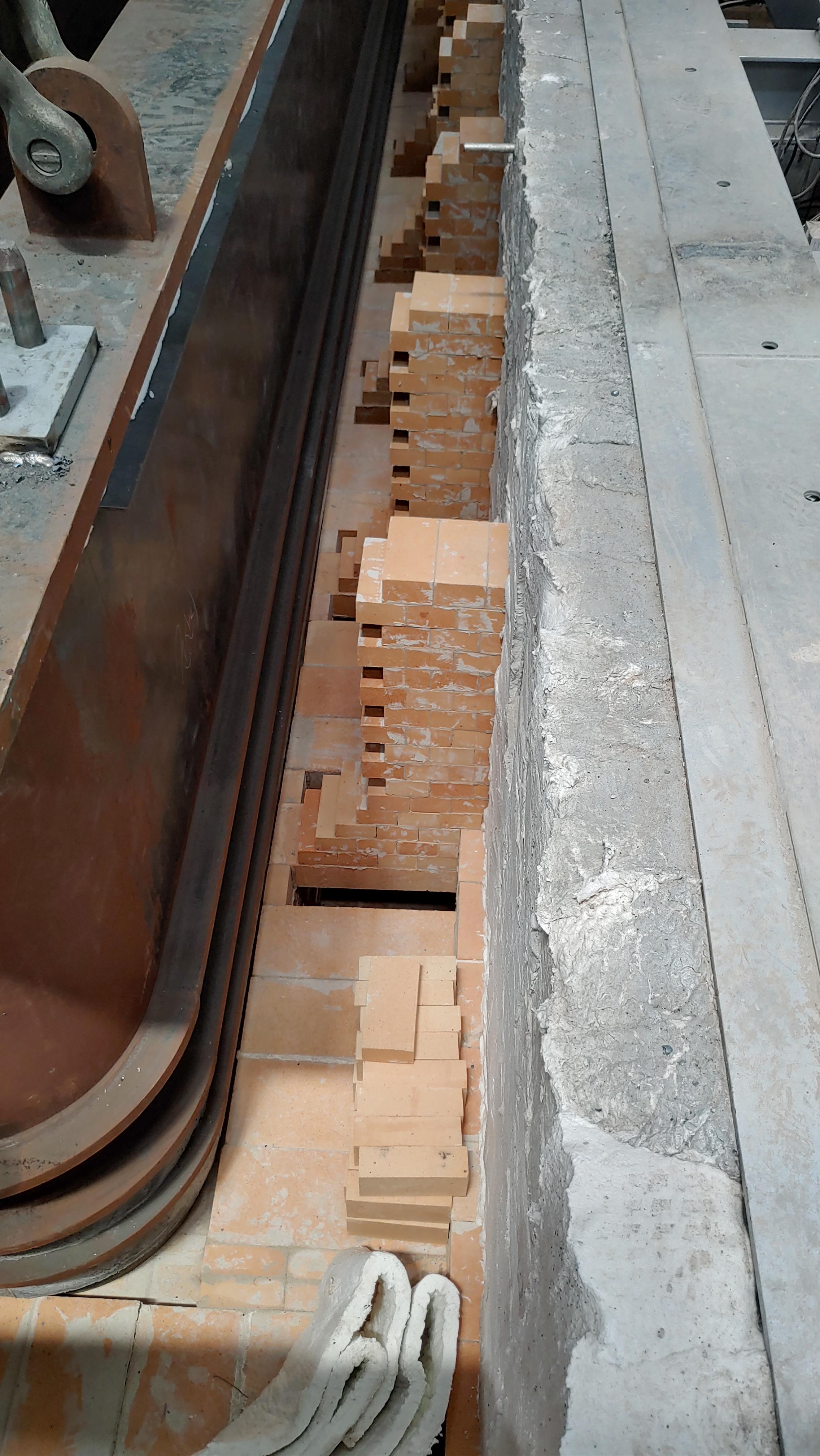

세라믹작업 두겹한거

코너 세라믹 벽돌 끼우는법

끼우고 두두려 안정제뿌림

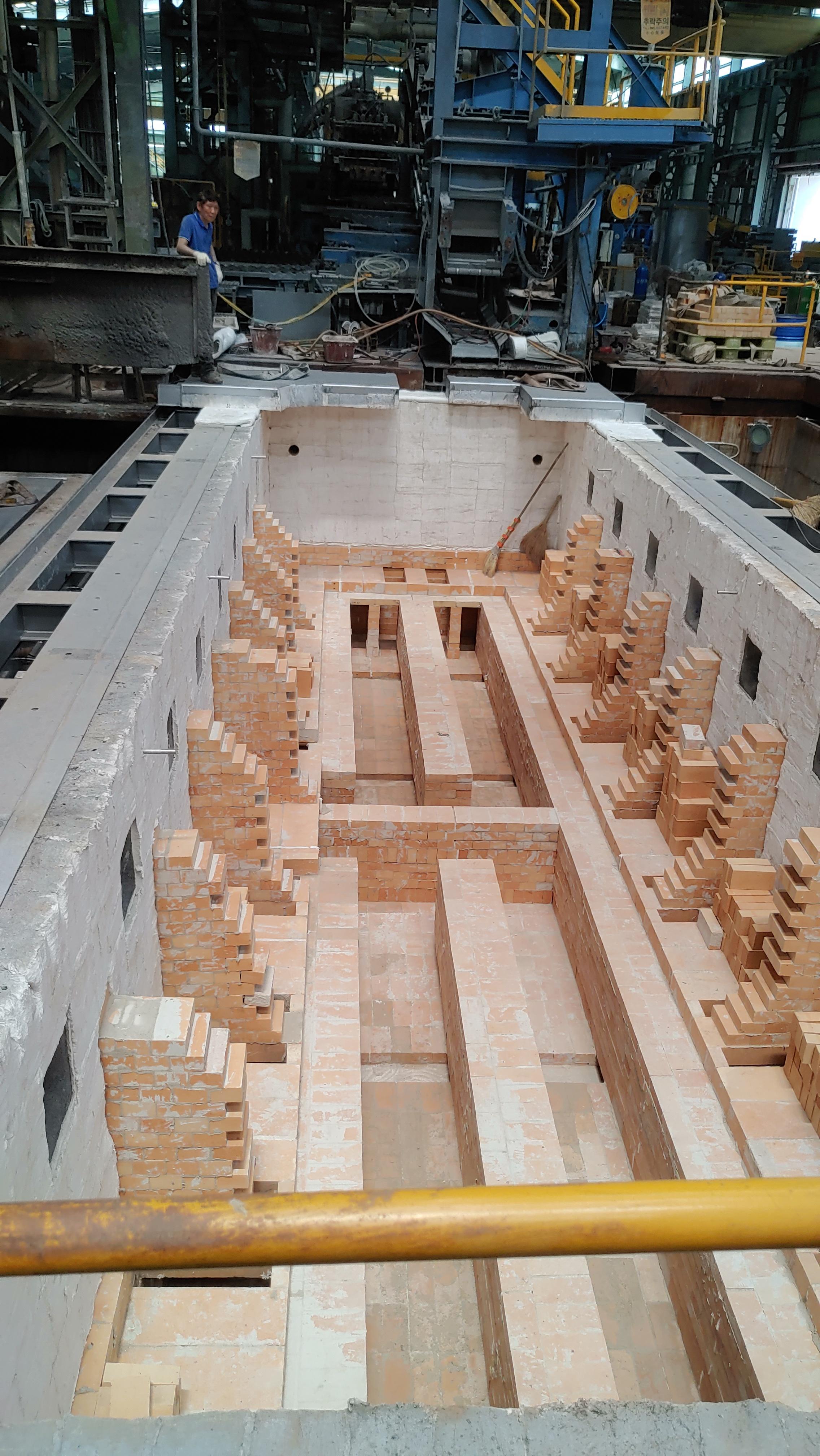

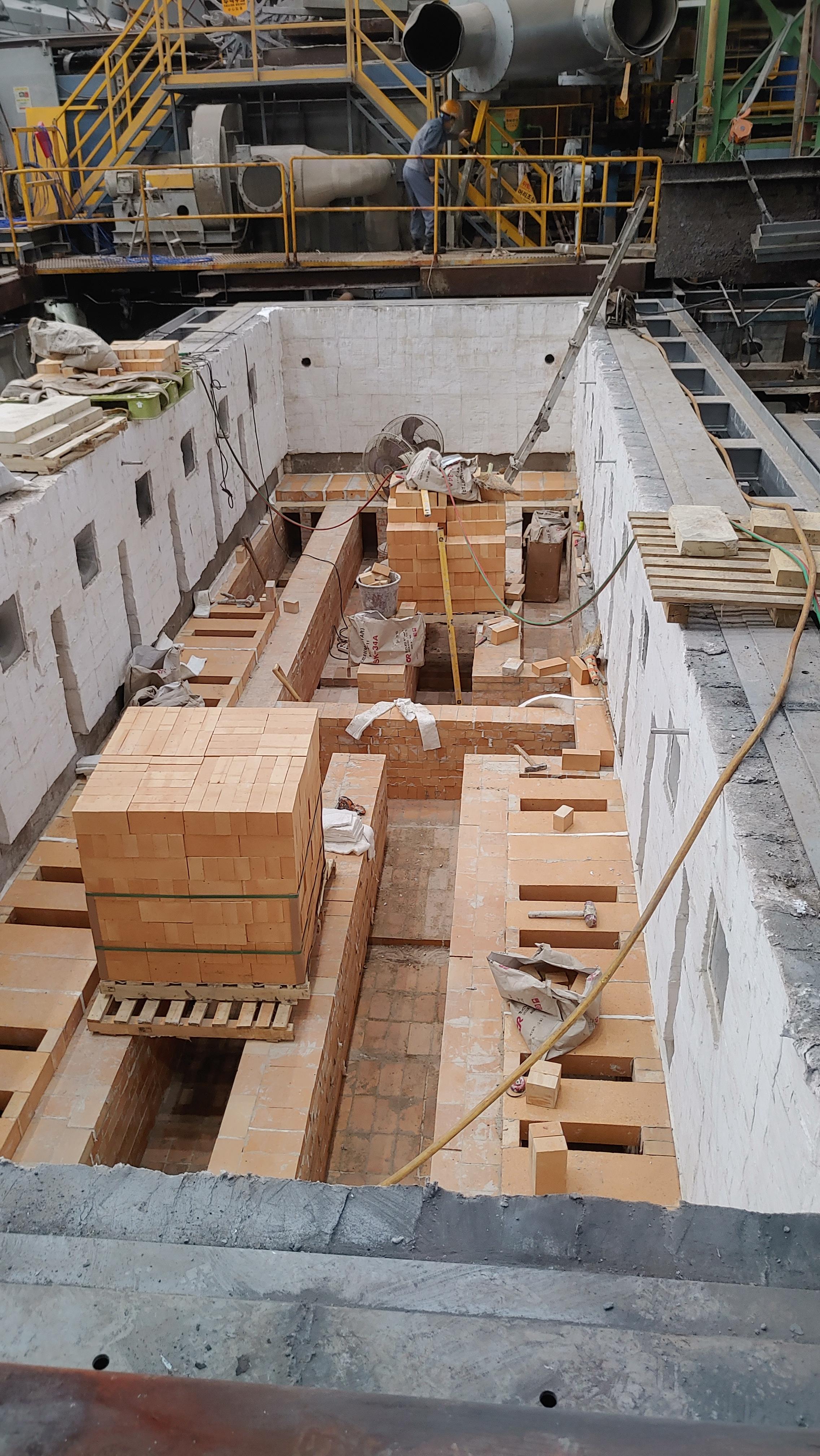

축로 작업중

열교환기 뚜껑(2개)

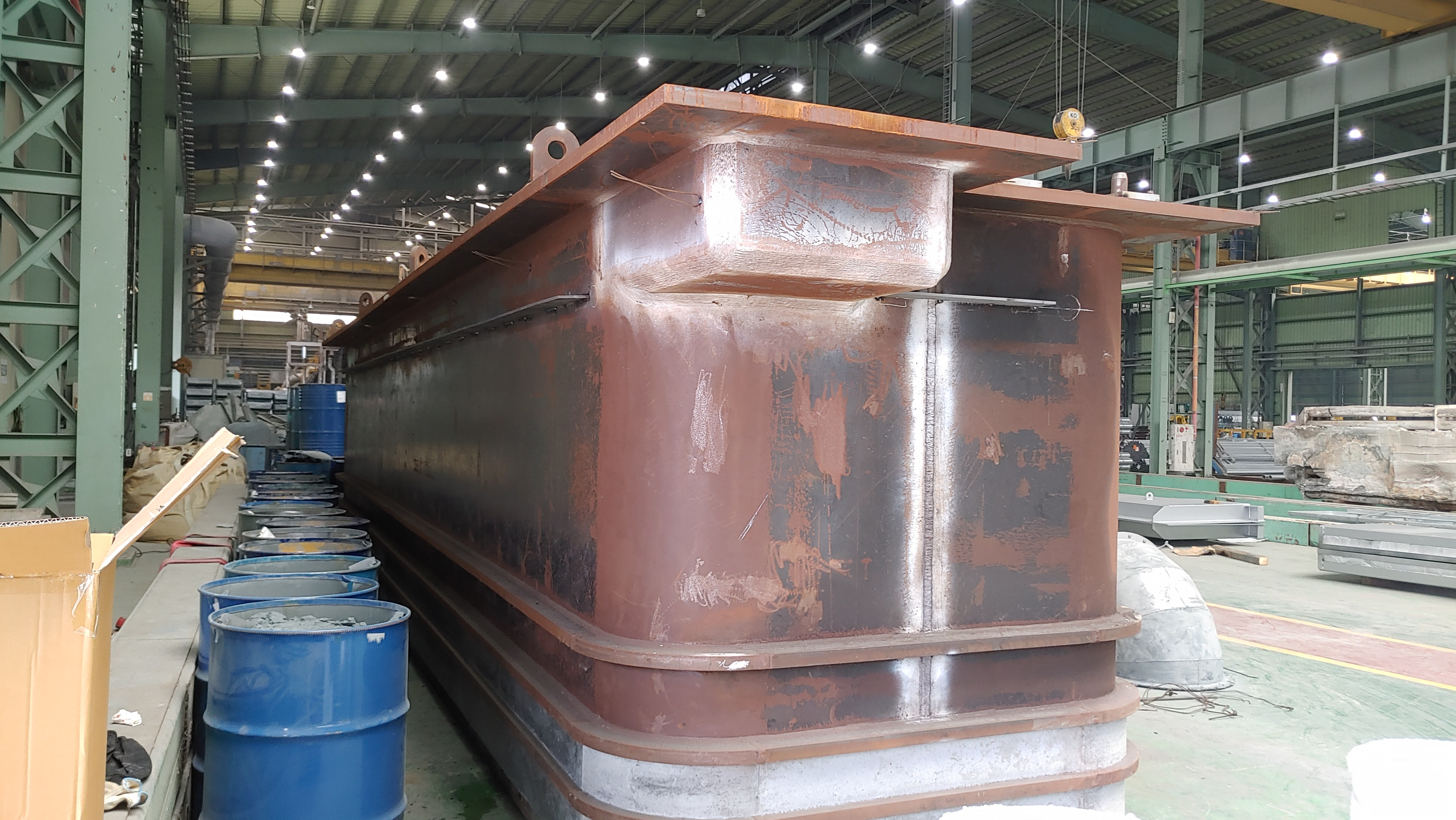

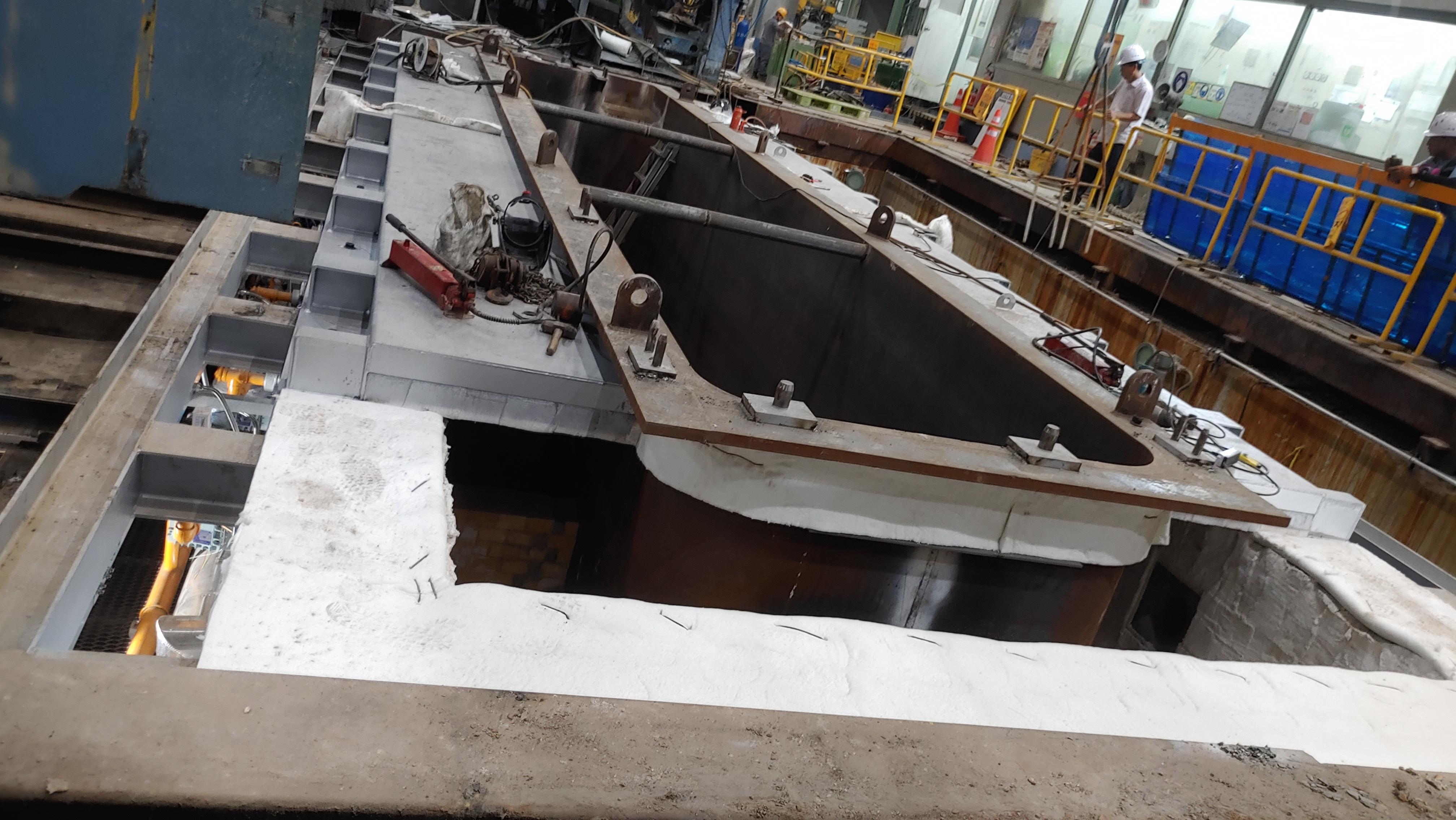

긴마들어 않힐 자리

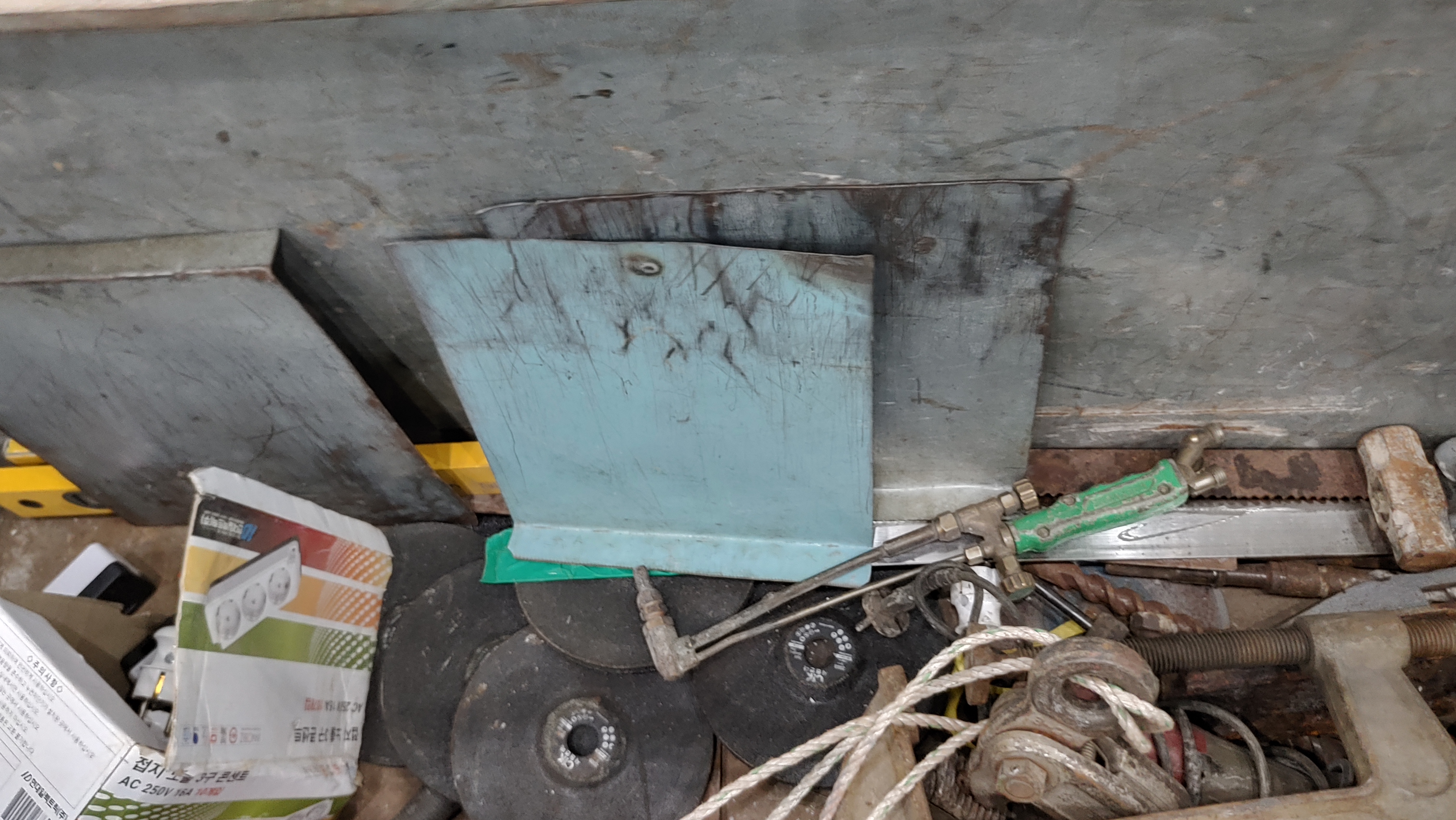

세나믹 벽돌 끼우는 양철판
세나믹을 한쪽 을 눌러 끼우먼 잘들어감

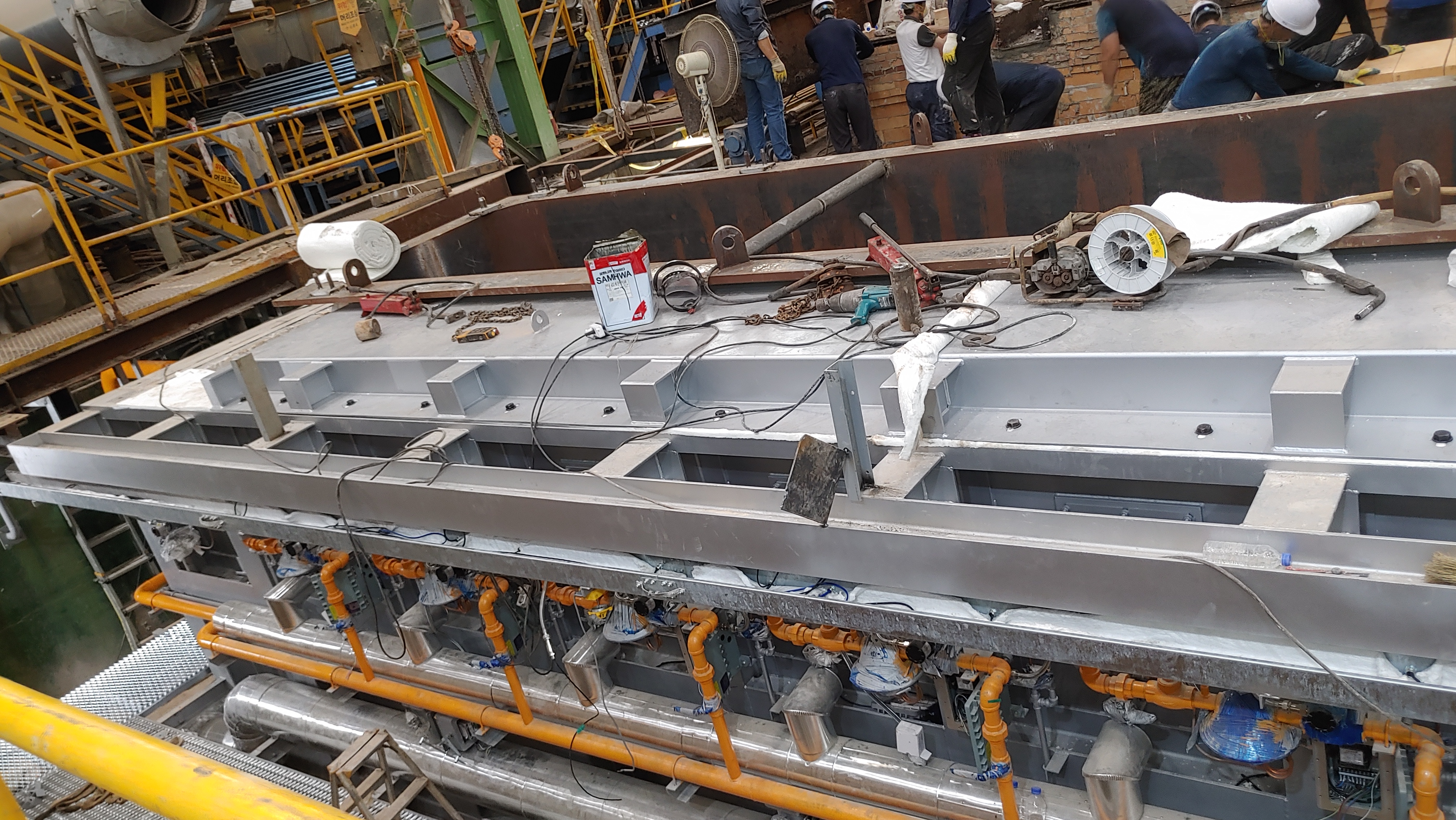

가마커버와 하단 발판

앞쪽으로 도개로 나뉨

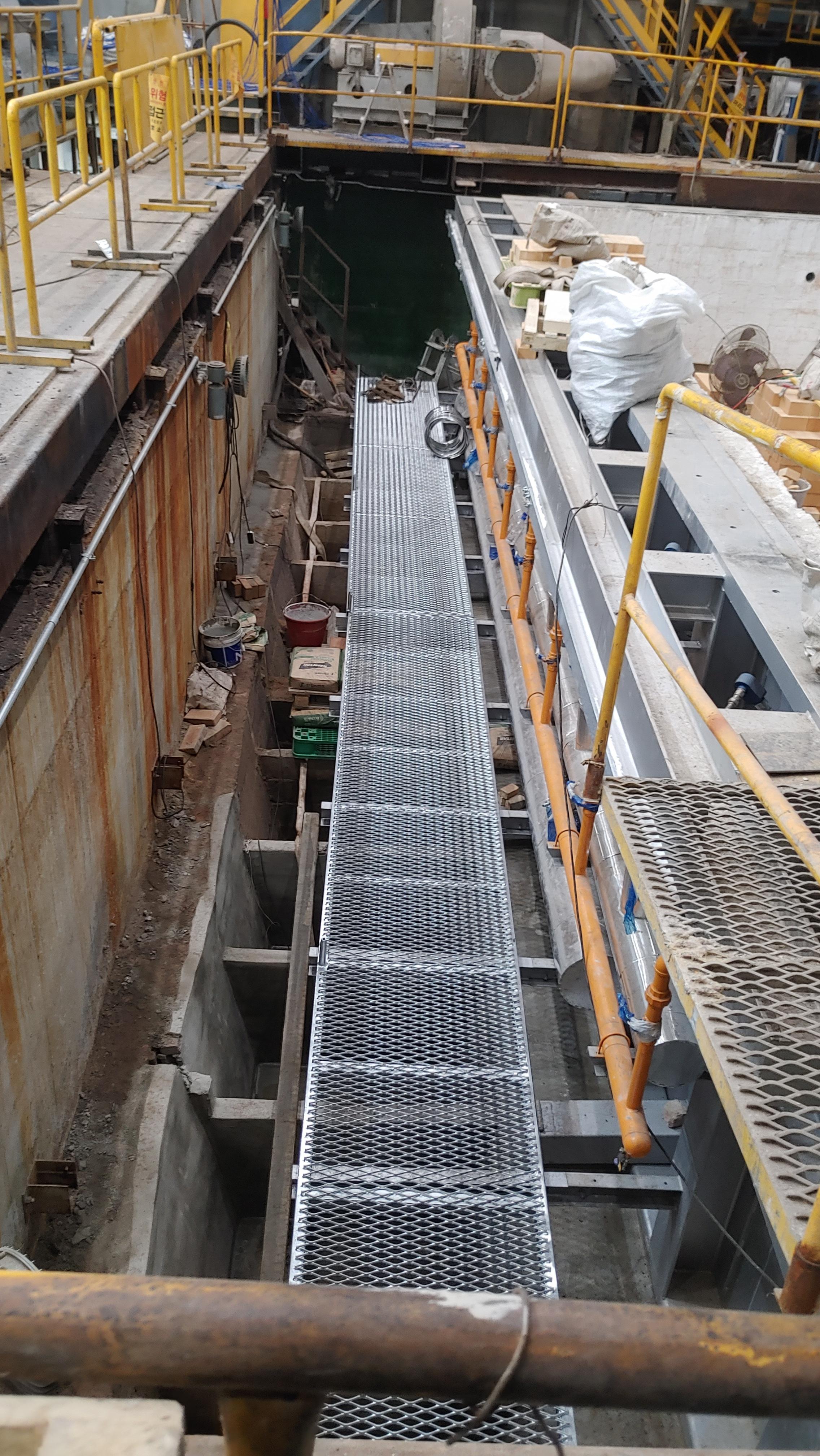

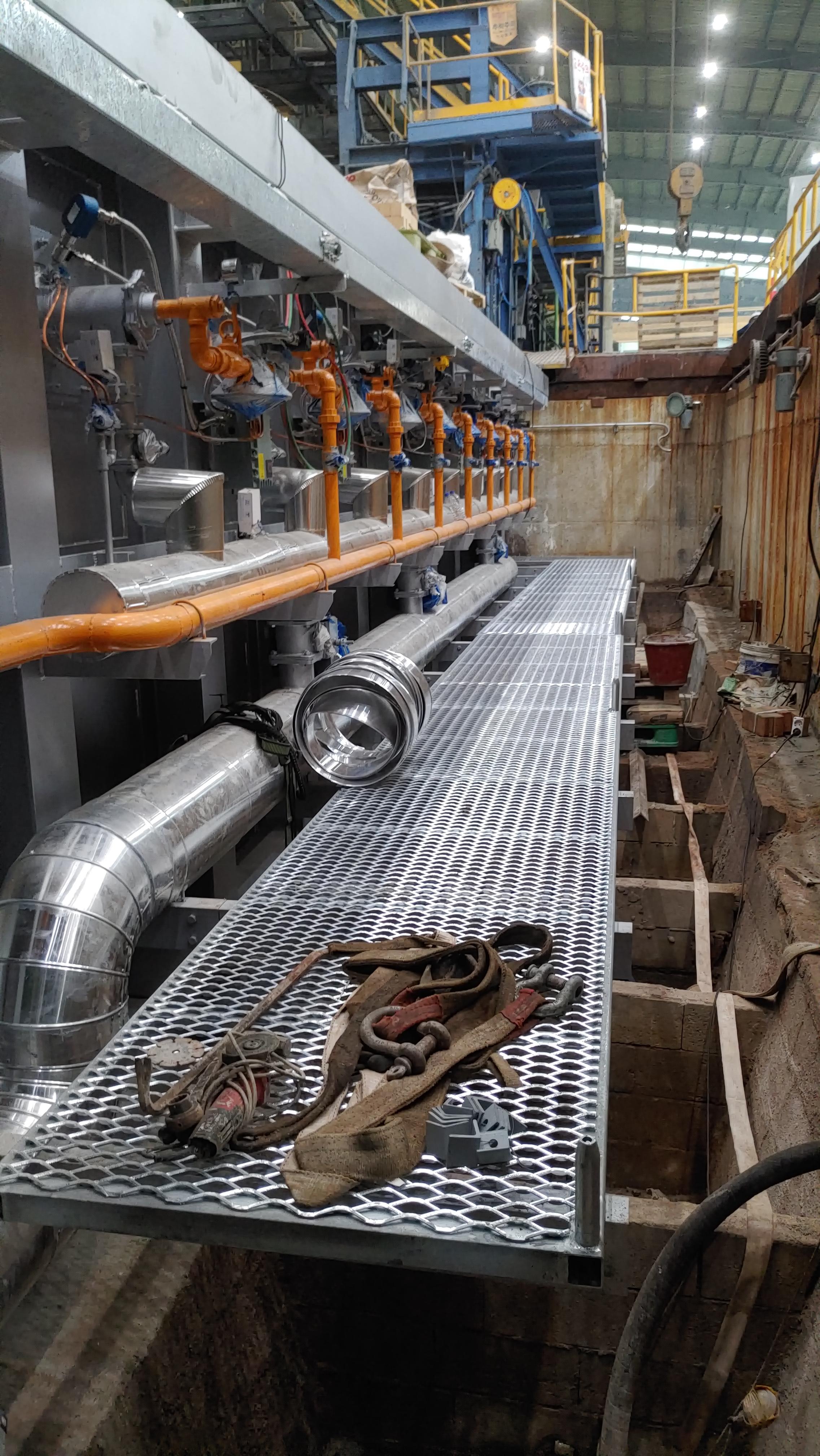

열고환기  커버 덮은상황(중앙)

마지막 커버 덮을자리로 하나로 만듬
