ㄷ울산소각로

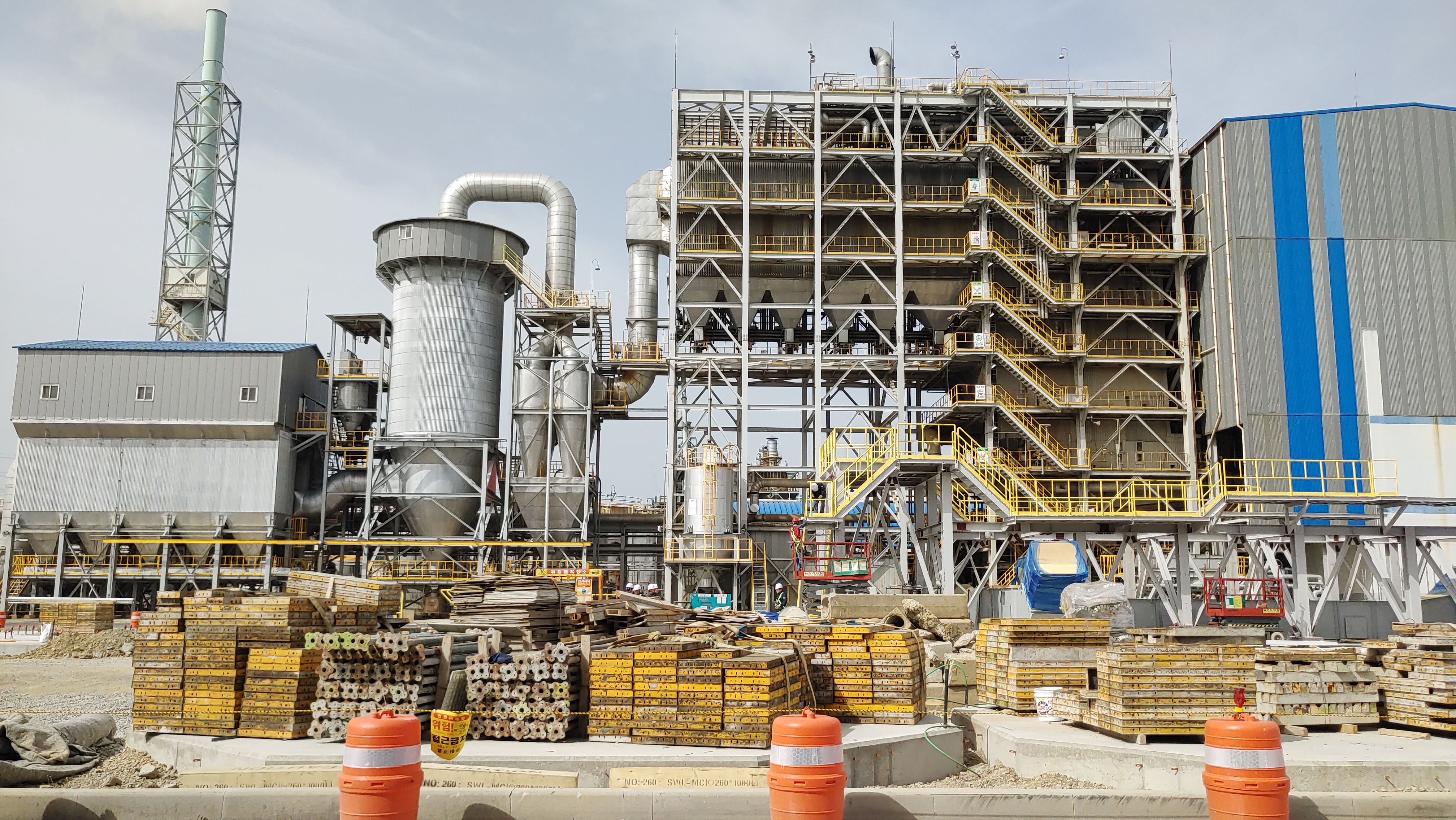

소각로

위쪽이 쓰레기 투입구

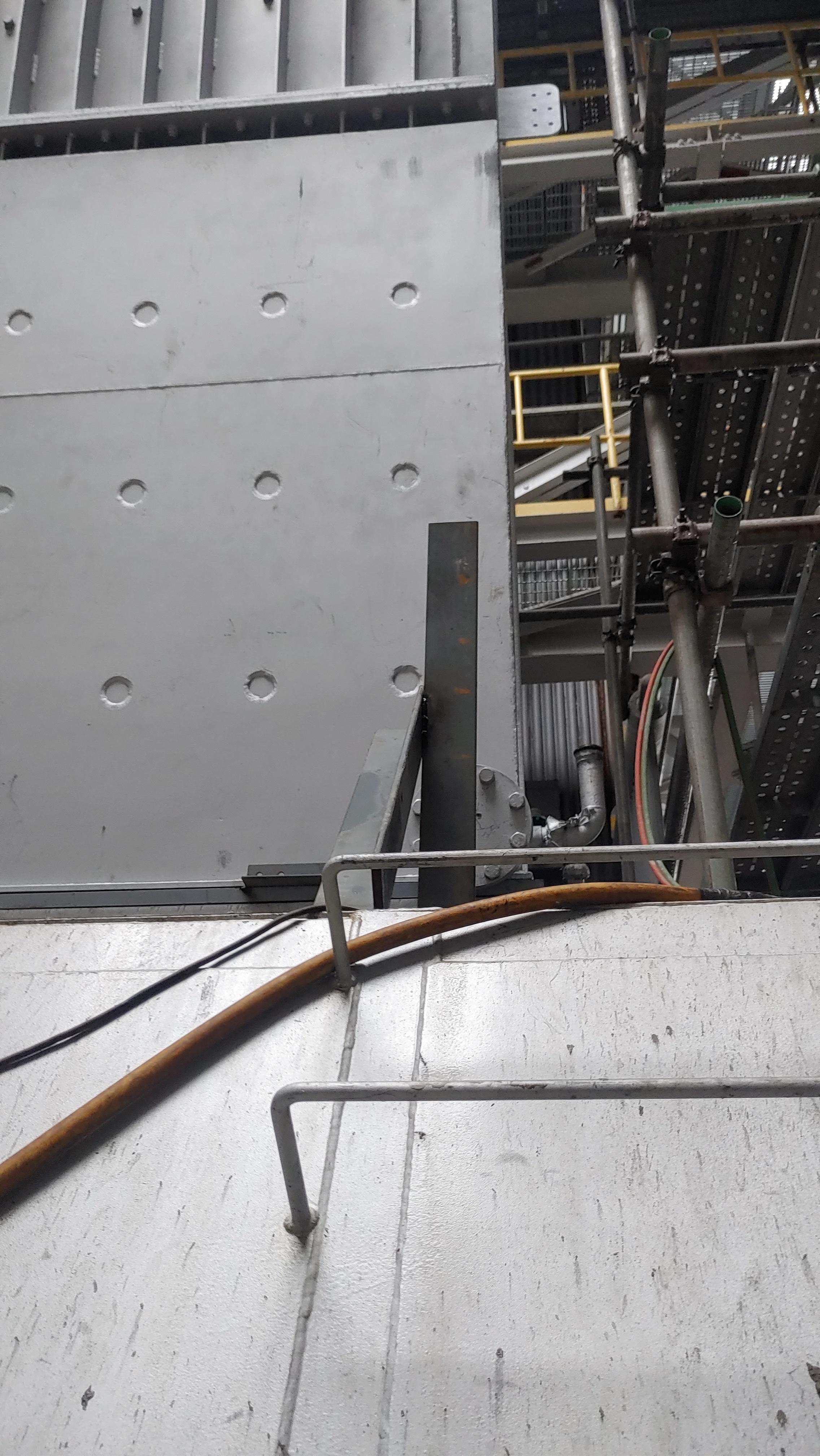

수냉칸 아래부분
여기에 프렌지가 상단에 붙어있고
거기에 20mm 텝프렌지를 아래에서 위로
볼트조립후

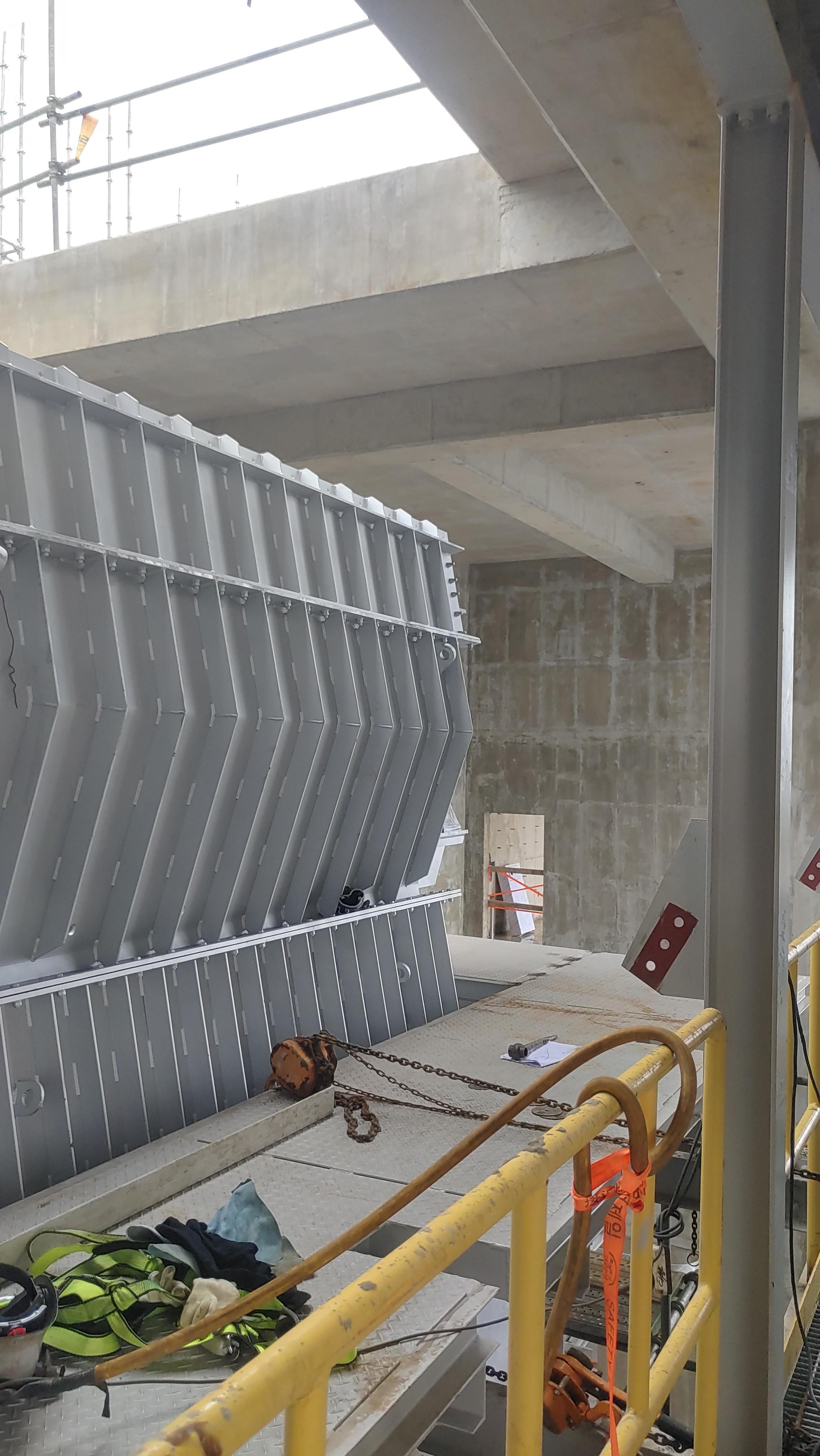

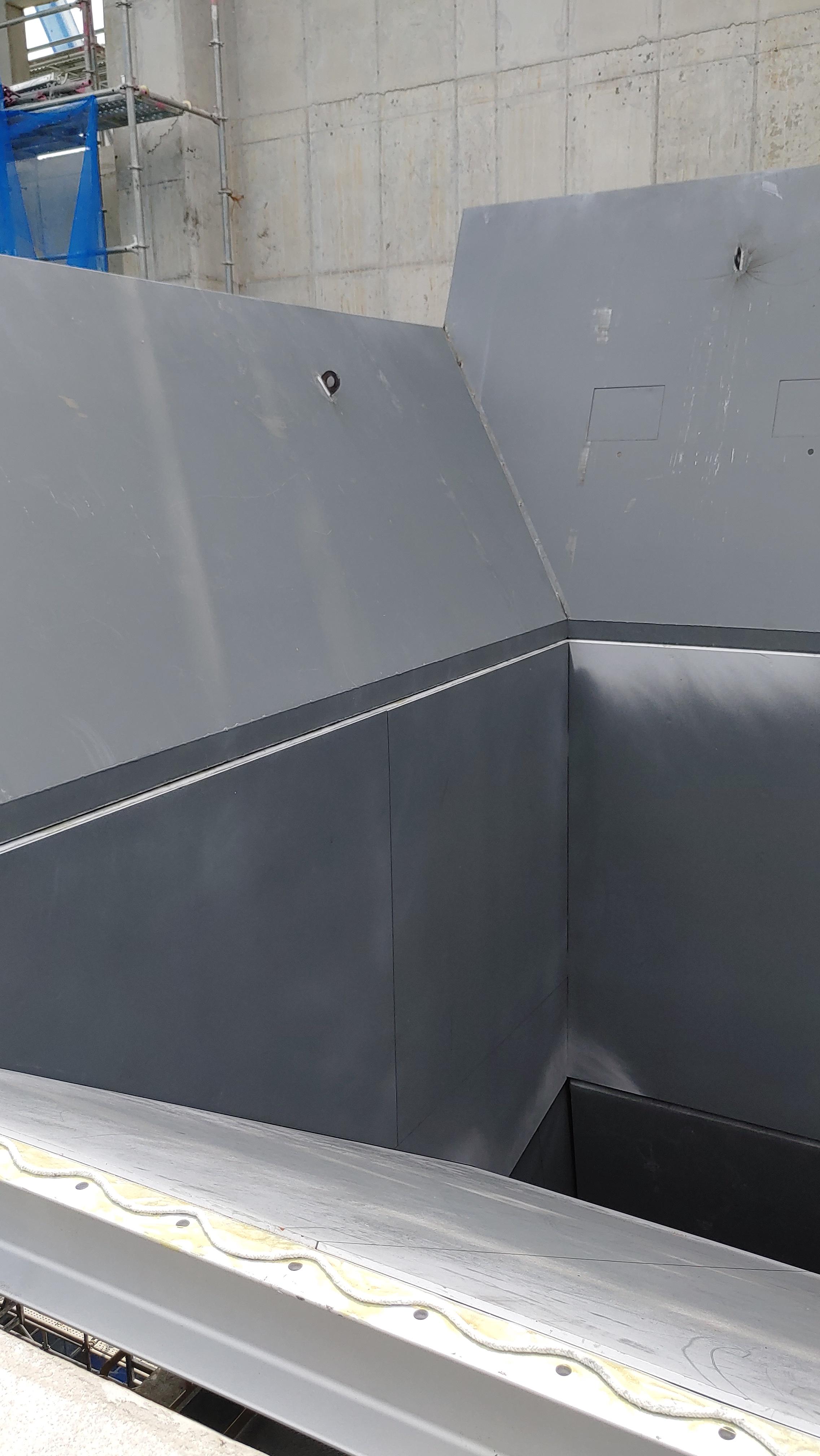

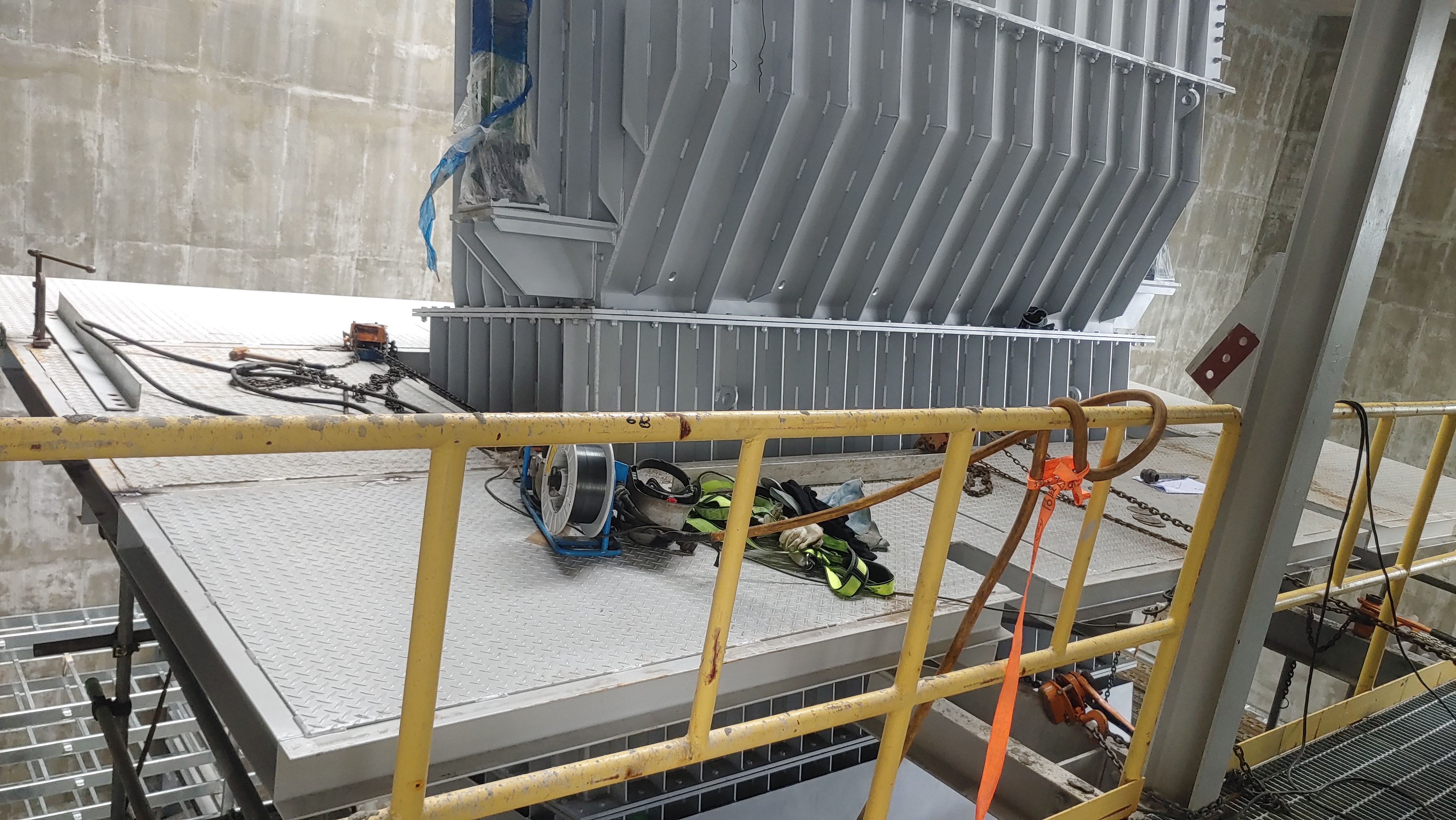

수냉칸 공냉칸?  담파칸 3단조립모듈을 올리고 풀용접

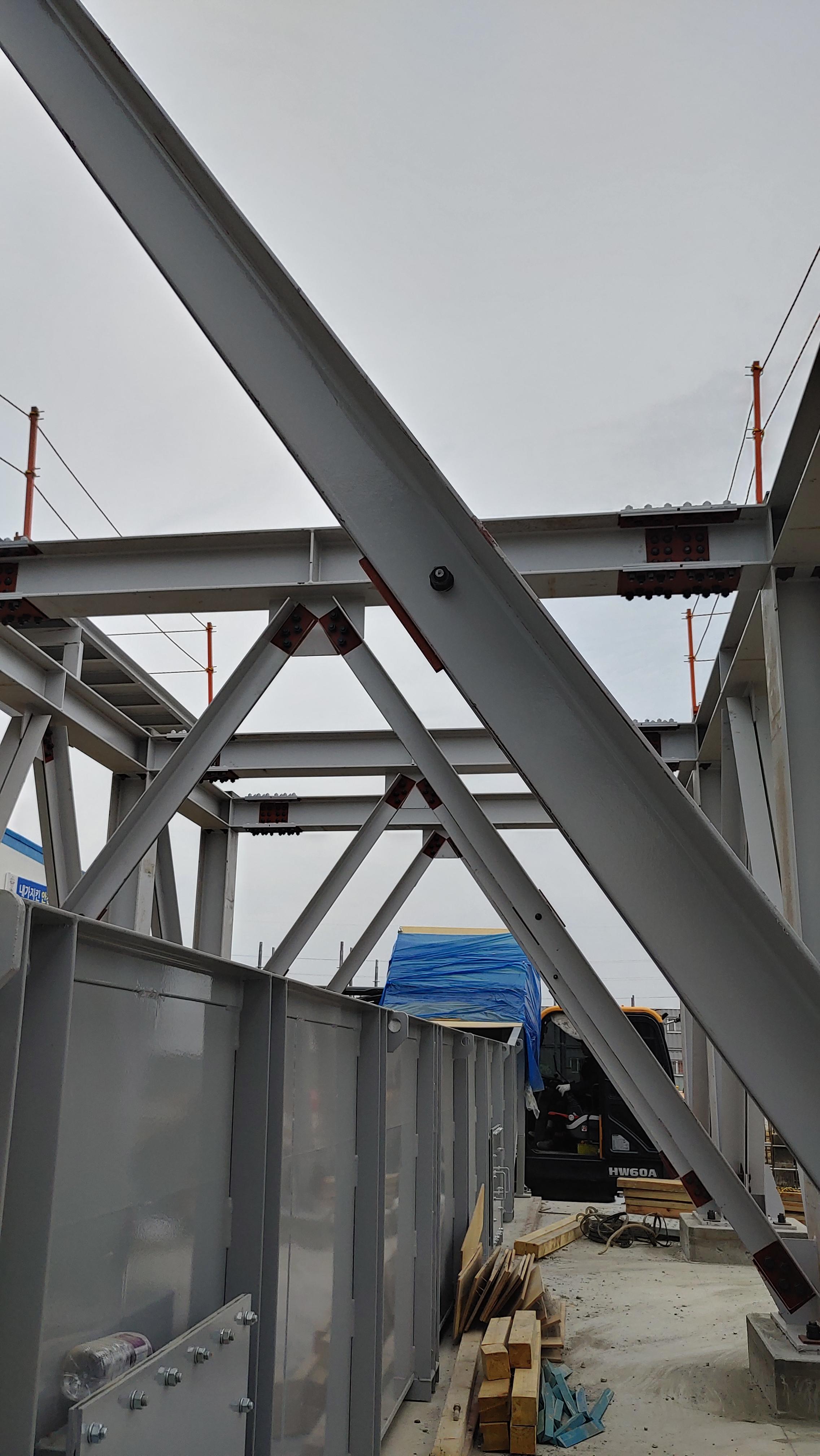

족장을 조립해서 크레인으로 건물상단
구멍으로 내러서 끼우고 용접
아래프렌지에 가이드쇳조각을 용접후
끼우면 편할거 같음

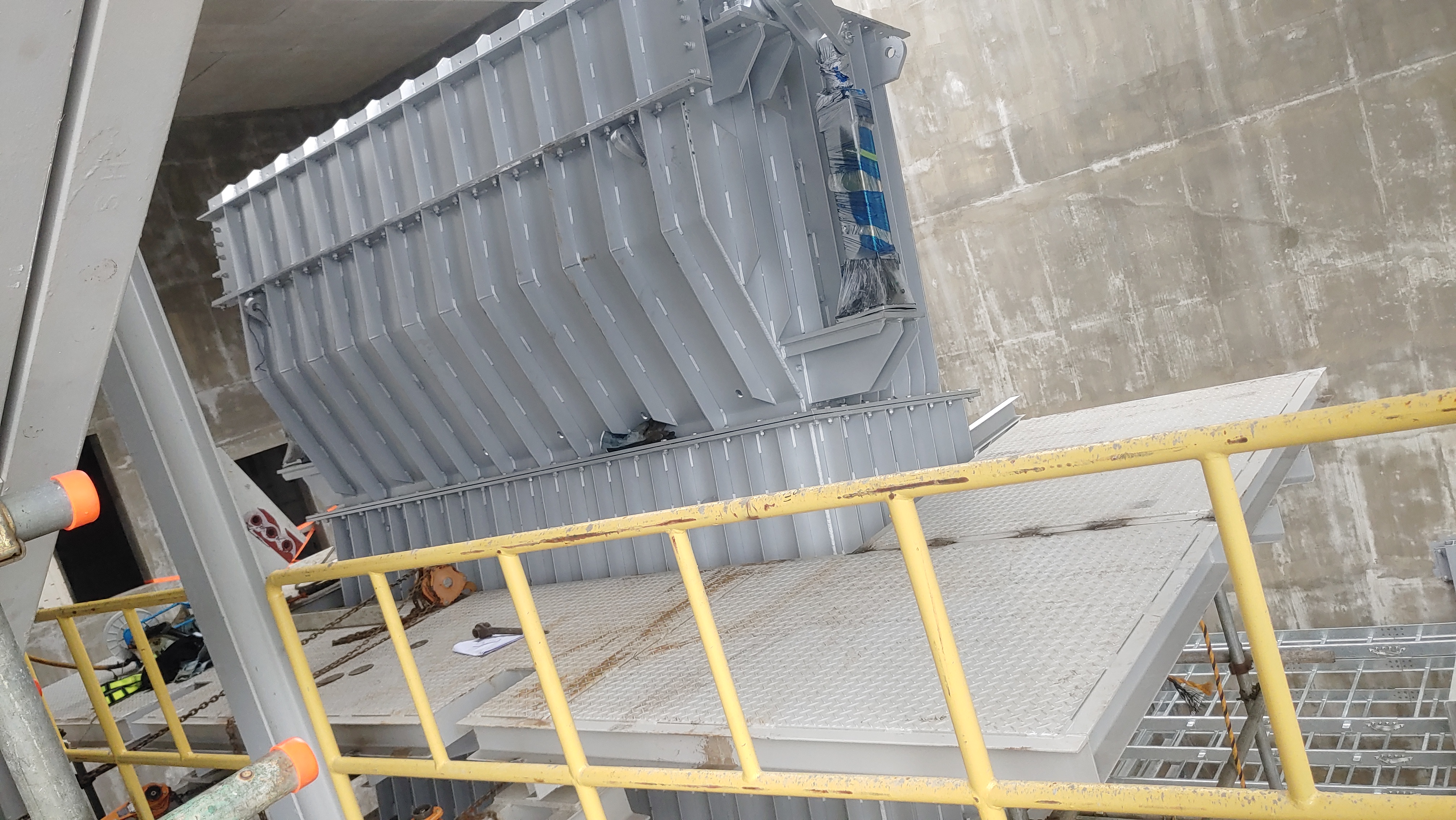

모듈이 경사져서 흘러내러 다시 작기로 미는중
아마도 모듈 각도를 체인불록을 이용한다든지 회사에서 한번 들어봐서 각도를 조절해왔으면 더 편힌게 조립 가능했을거임

발핀도 러그를 떼워서 올렸으면
조립이 더 용이했을거임

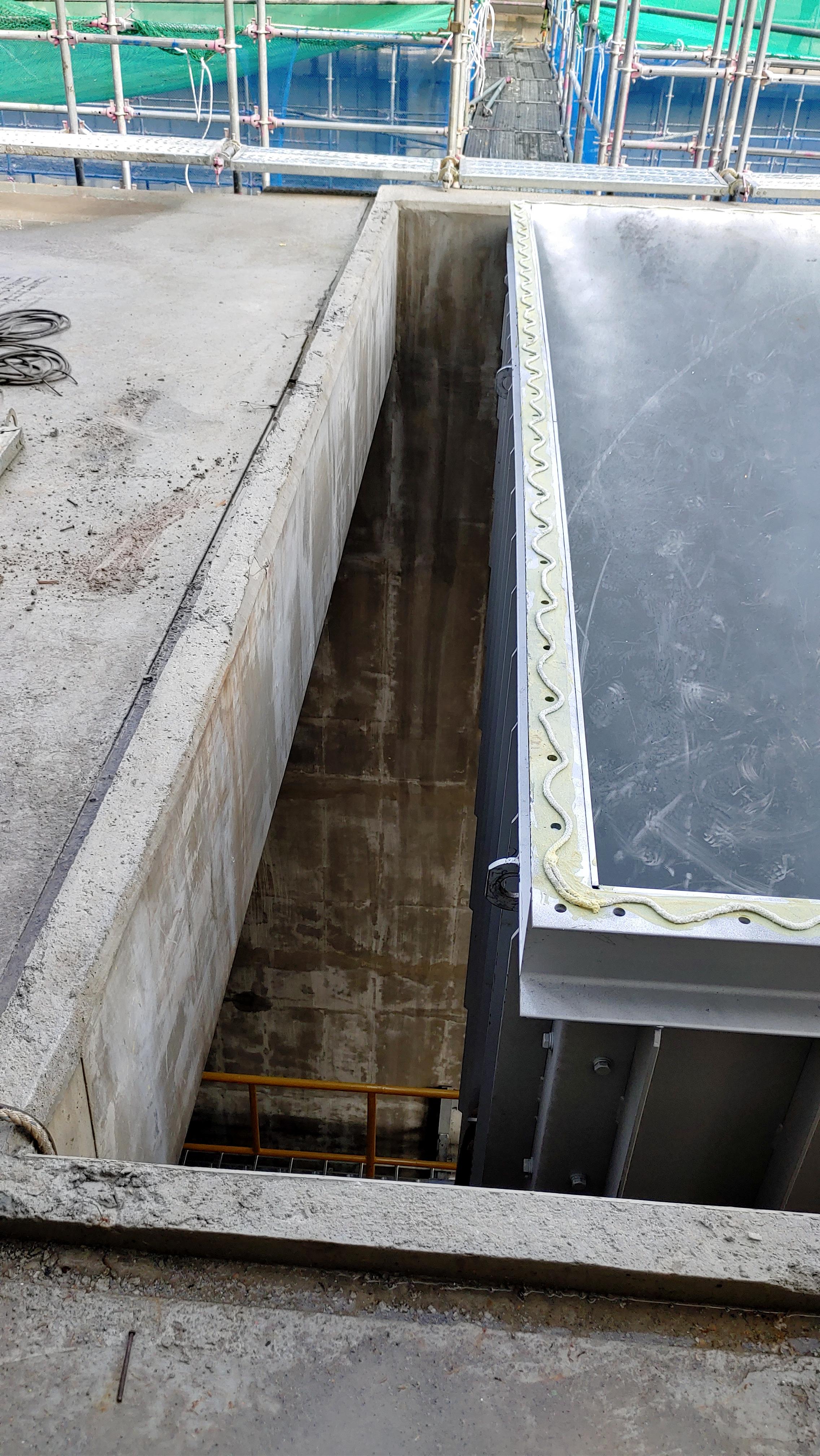

저 천정구멍으로 모듈을 내러보내서 조립히는거임

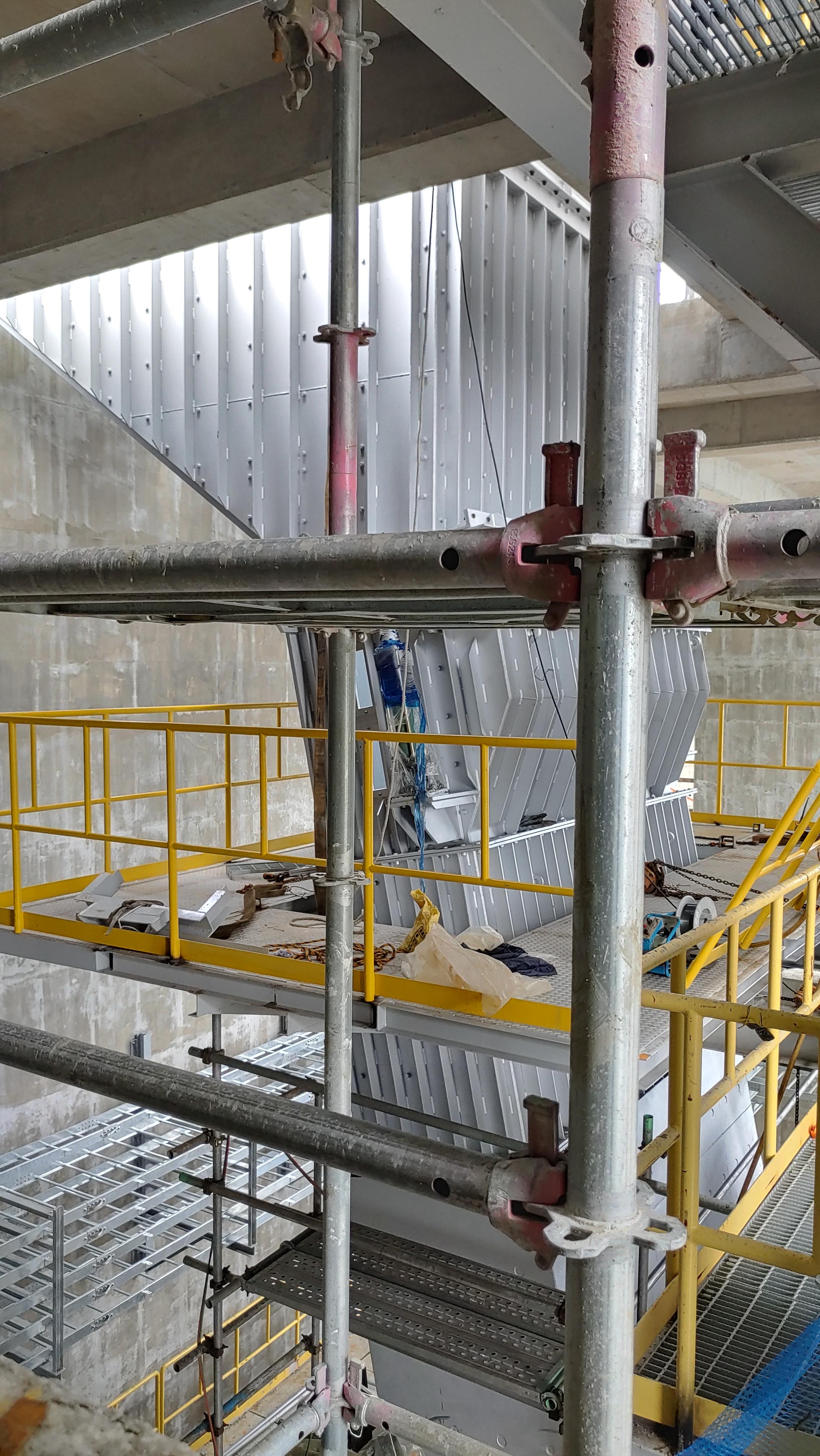

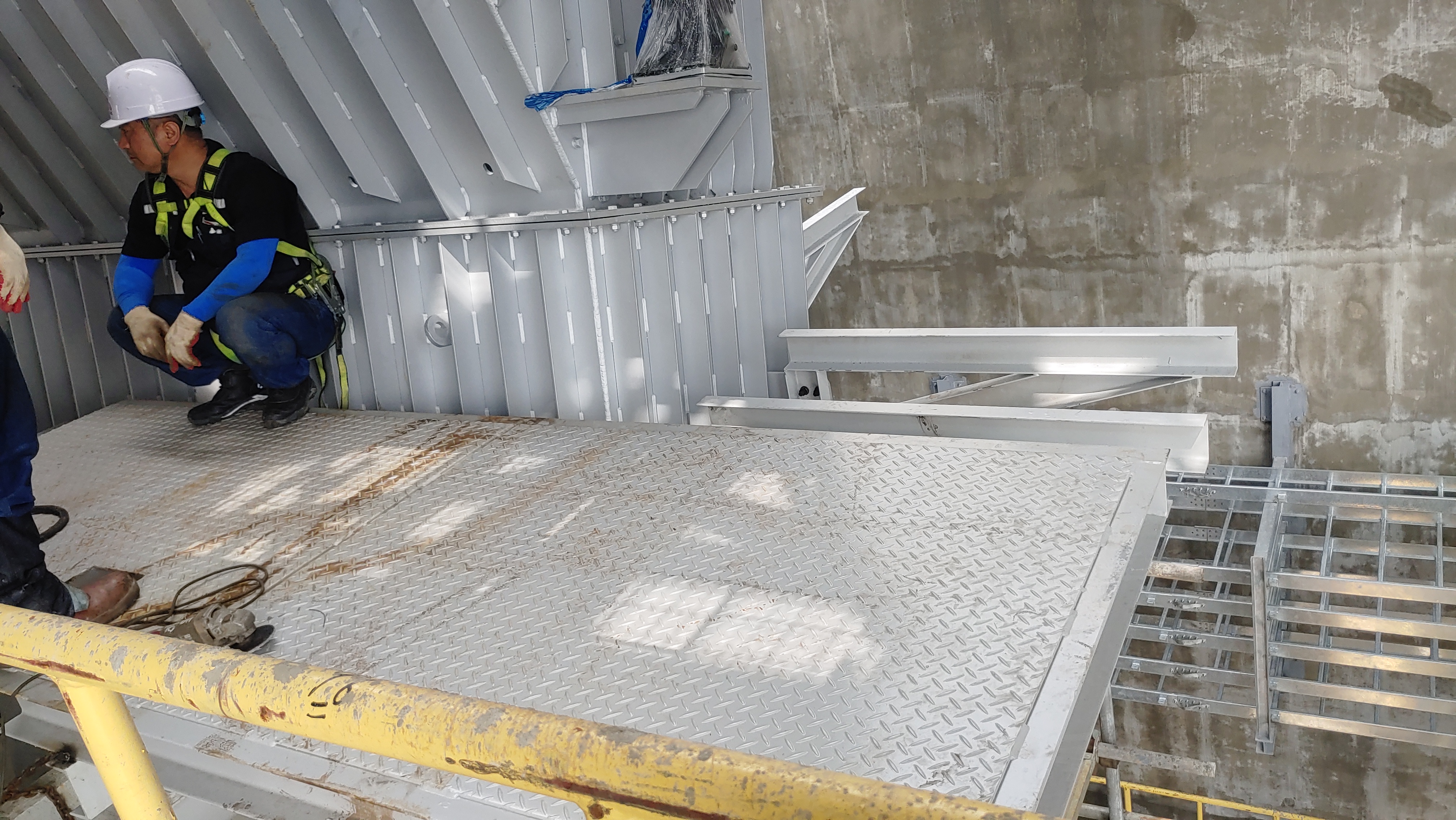

발판설치중

발판 앞두개 오른쪽 짪은거 하나 설지한상태
볼트작기 레버불록 체인블록 빠지 빠루

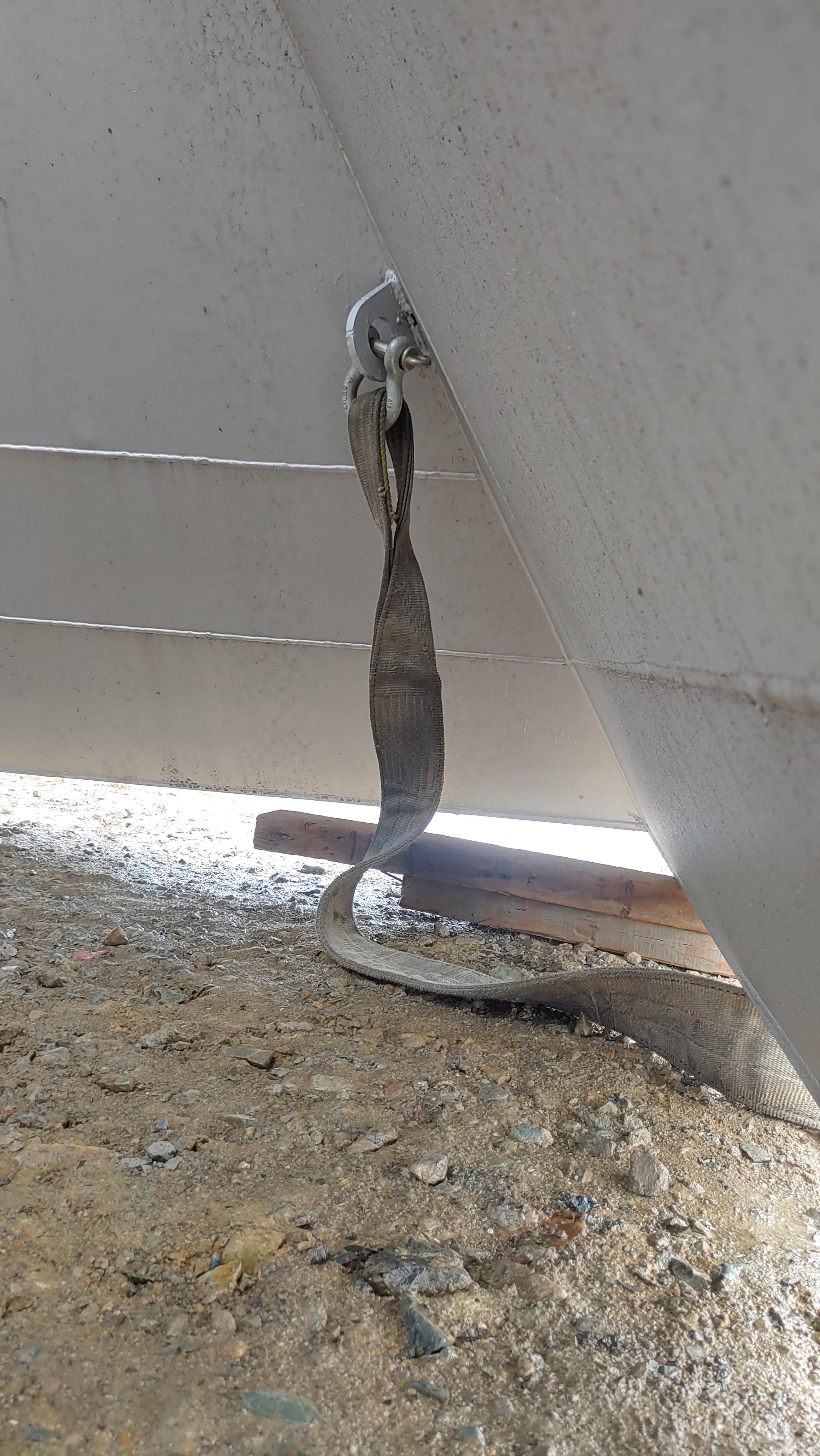

크레인을 이용 조립

본래 발판보다 족장이 30mm길게 설계

앞쪽과 양옆 조립됬는데 앞쪽으로 당겨야할태 체인불록으로 당김

뒷쪽은 빳지더서 걸친후 바를 중앙쪽으로
옮겨 가용접 50mm정도 두군데 하고
되쪽 중부위가 떳으면 중앙쪽 바를 푸르고 왼쪽 바를 들어올려 밀착후 족장에용접 고정시킴

이후 핸드레일 설치

작기볼트로 슬하는 맞추어야함

투입구 호퍼 조립시 핀 꽂아서 맞춤
M16×100짜리 깔깔이 24짜리
임팩으로 조립

수냉칸 공랭칸 담파칸

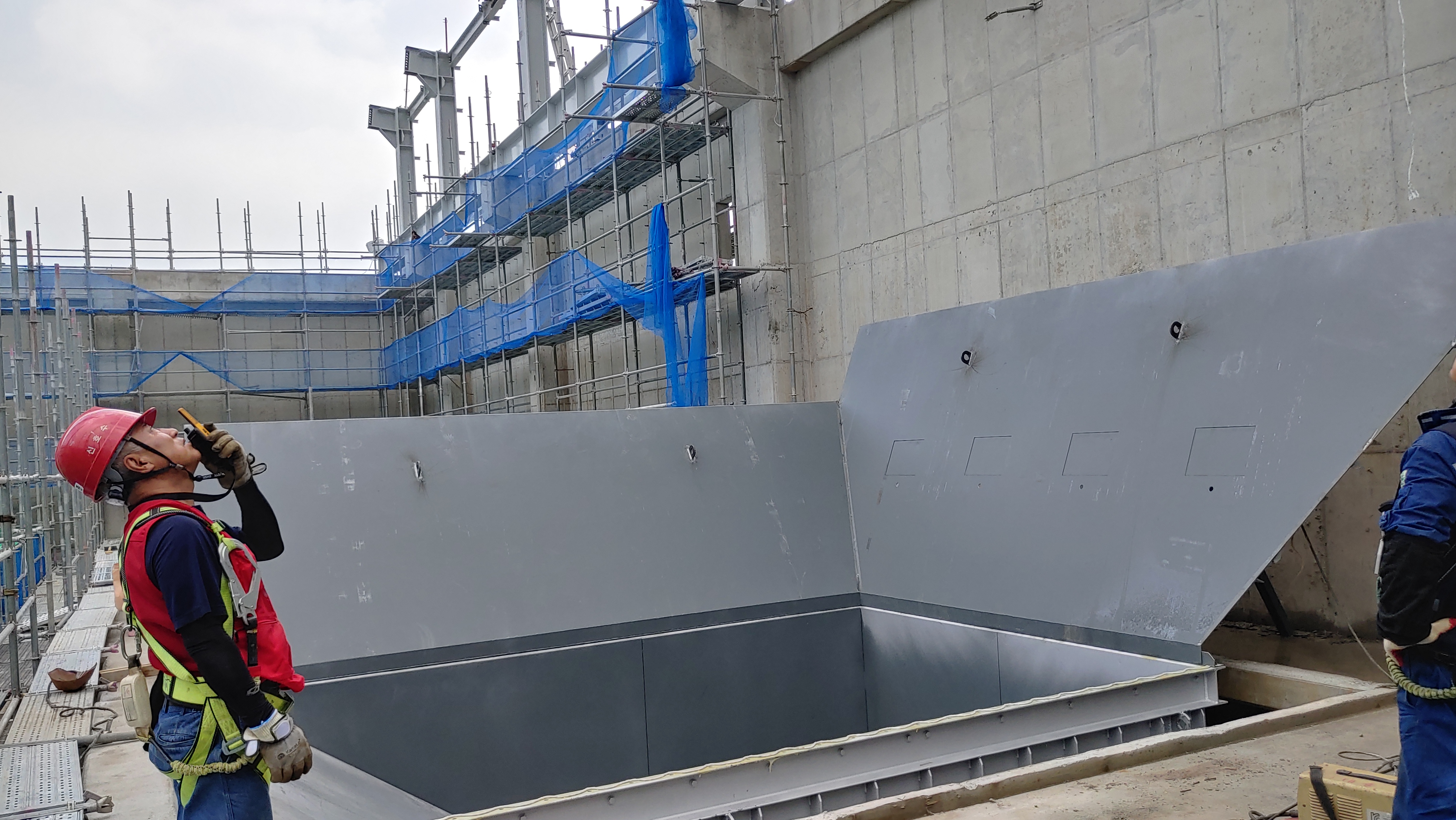

위에서 바라본 투입구

안쪽 중앙부터  설치

그담

그다음 총 3쪽

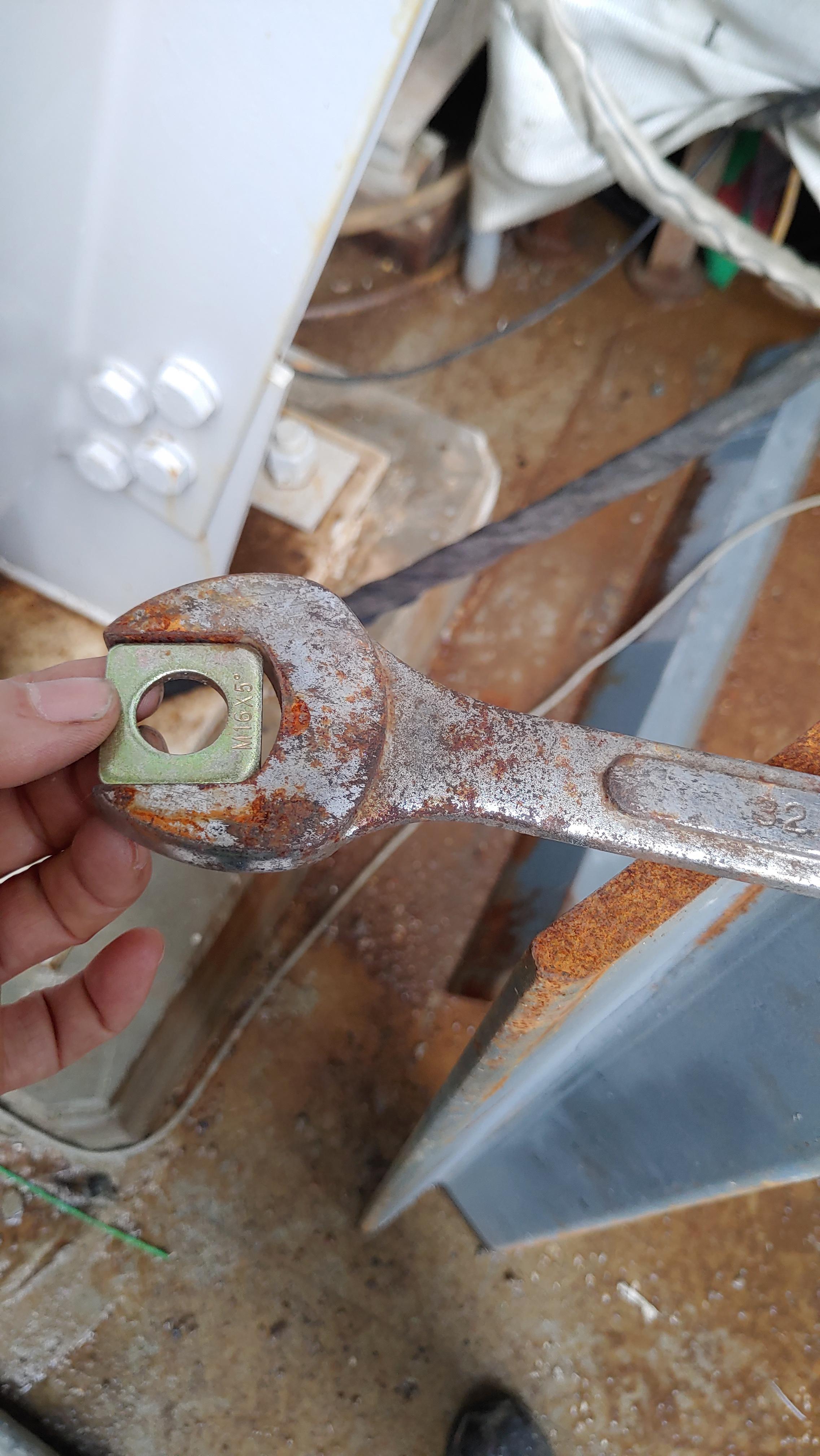

댓바 사각너트 스패너 32
볼트는 16  스패너 24짜리

볼트16  스패너24

아래구조물빔 꼭대기하고
사람앞 볼트홀에 조립
나중에 투입구에 쓰레기가 막허있을때
실린더를 아래로 움직여  쓰레기를
투입구로  털어트리기 위한 장치

까치발부분 용접

가운데 부분힌고 투입구 안쪽에 ★★8구멍짜리 판을 양쪽에 볼팅해서 빔을 연결해서 실린더를 매담★★ (깔깔이 19짜리)

안에 실린더 밀개가 안 투입구안 벽에서
150 젓도 떨어지고 투입구 중앙에 와야함

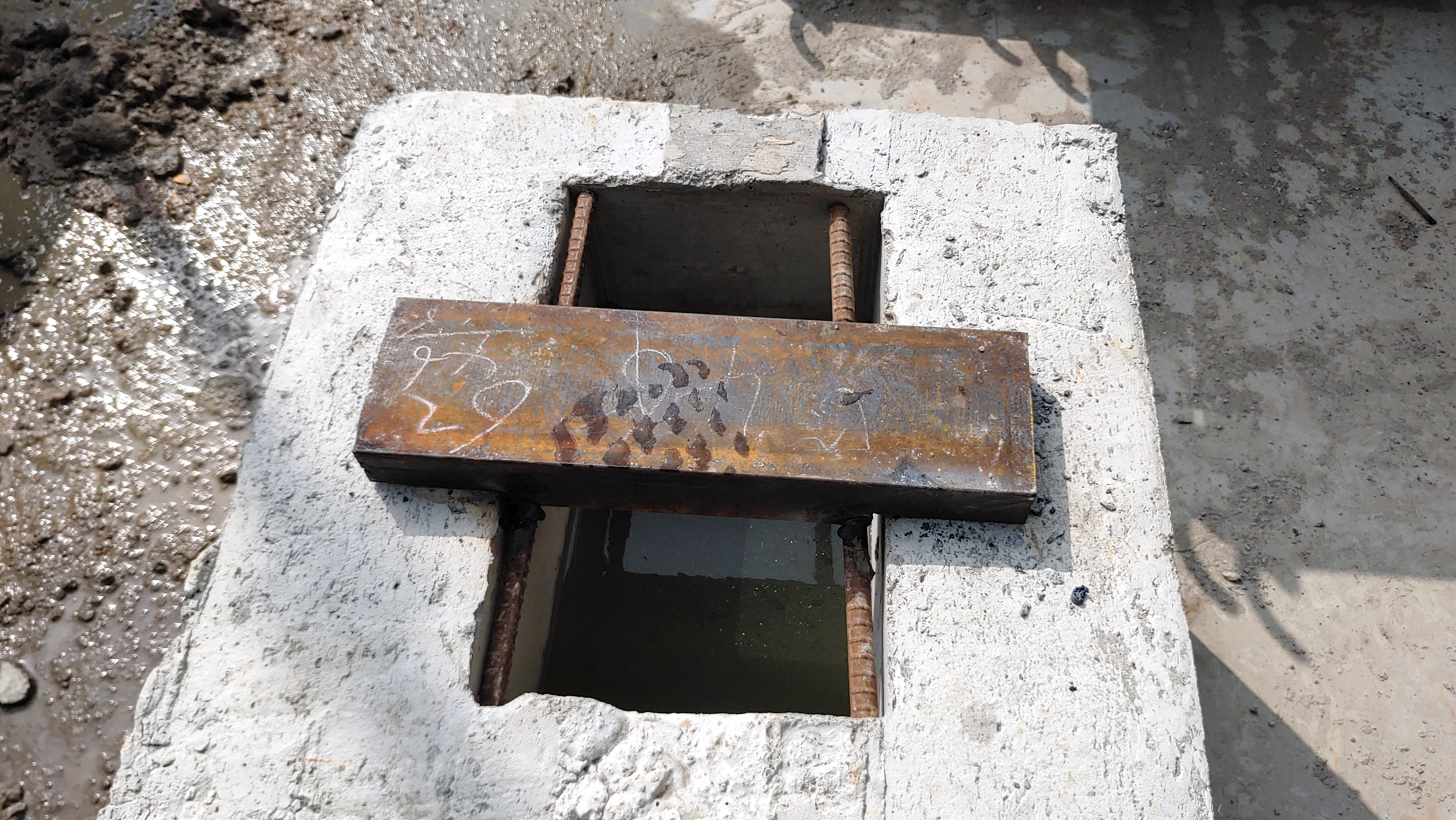

벽면 앙카박아 용접

열교한기(2호기는 쿨러)

원래 300인데 500높이로 했다네요
열교환기 다리 고정할거
2구멍 "L" 웟부문 볼트로 되있는거

조선소쪽이 모터팬 회전방향
잡는끈은크로스로 달것

벽과 거리 재서 정렬

조선소방향

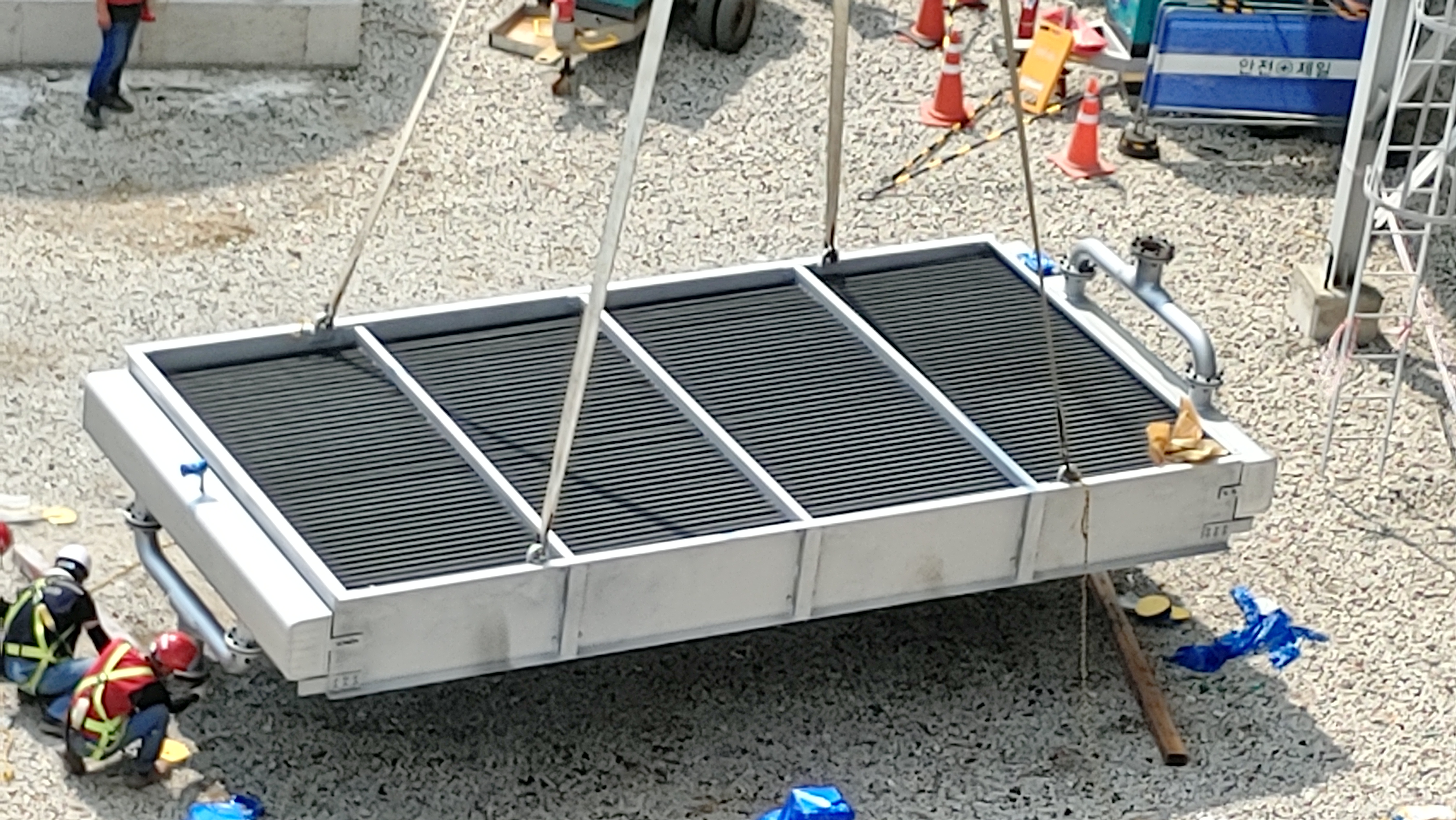

열교환기

열교환기  상단
조립볼트구멍 양쪽 6개씩
M16×60 아연도금 복스24
사다리 양쪽2개 볼트4개  M16×60
복스24

냉각기 상단으로 올라가는 사다리
상단에 올라서는 자리와 올라서서 손잡는 차리에 볼트양쪽으로 2개 끼우게 되있음

열교환기 전체모습

일단 2,3번에 화격자 25번을 14개끼우고 14번 아래내려가 볼트와 유밴드를 조립한후 잔넬로 화격자 14개를 체인불록으로 들어올려 양쪽 수냉 까만수냉파이프를 1,14번  화격자 하단에 끼운후 25번자로 한칸 앞당겨 내러서 설치
★★★강려하게 유벤드를 조립하는 이유는 옮겨 놓으면 4번호퍼 아래에서 유벤드가   ♥♥♥안보이기 때문

중에 네모난게 25번 울려놀자리

27번부터 38번까지 13개가 5번호퍼

25화격자 조립후 앞칸으로 내리는 장면

커베어조립은 번호순으로 1번이 일쪽 2번
3번 그리고 대차칸은 앞쪽으로 짪음
칸칸이 16짜리 볼트 2개로 조립됨

화격자 다깐 상태

호퍼안 화격자 볼트 >>>>>  중앙 7-8번을
먼저조이고 가쪽으로 조여야 전체적으로 밀착돔
가동전으로 중앙에 유동이 있으므로 볼트가당보이나 안쪽이 끼우기힘듬
장비는 24짜리 깔깔이스패나와 일반스패나 필요
★★★깔이는 약30도 휘면 돌리기편함

유밴드는 볼트 조이고 껴야 됨
꺽이는 깔칼이스패너는 7,8번과 1,2번
13,14번 조일때필요

36스패는 이어붙힌 긴스패너가 힘이덜듬

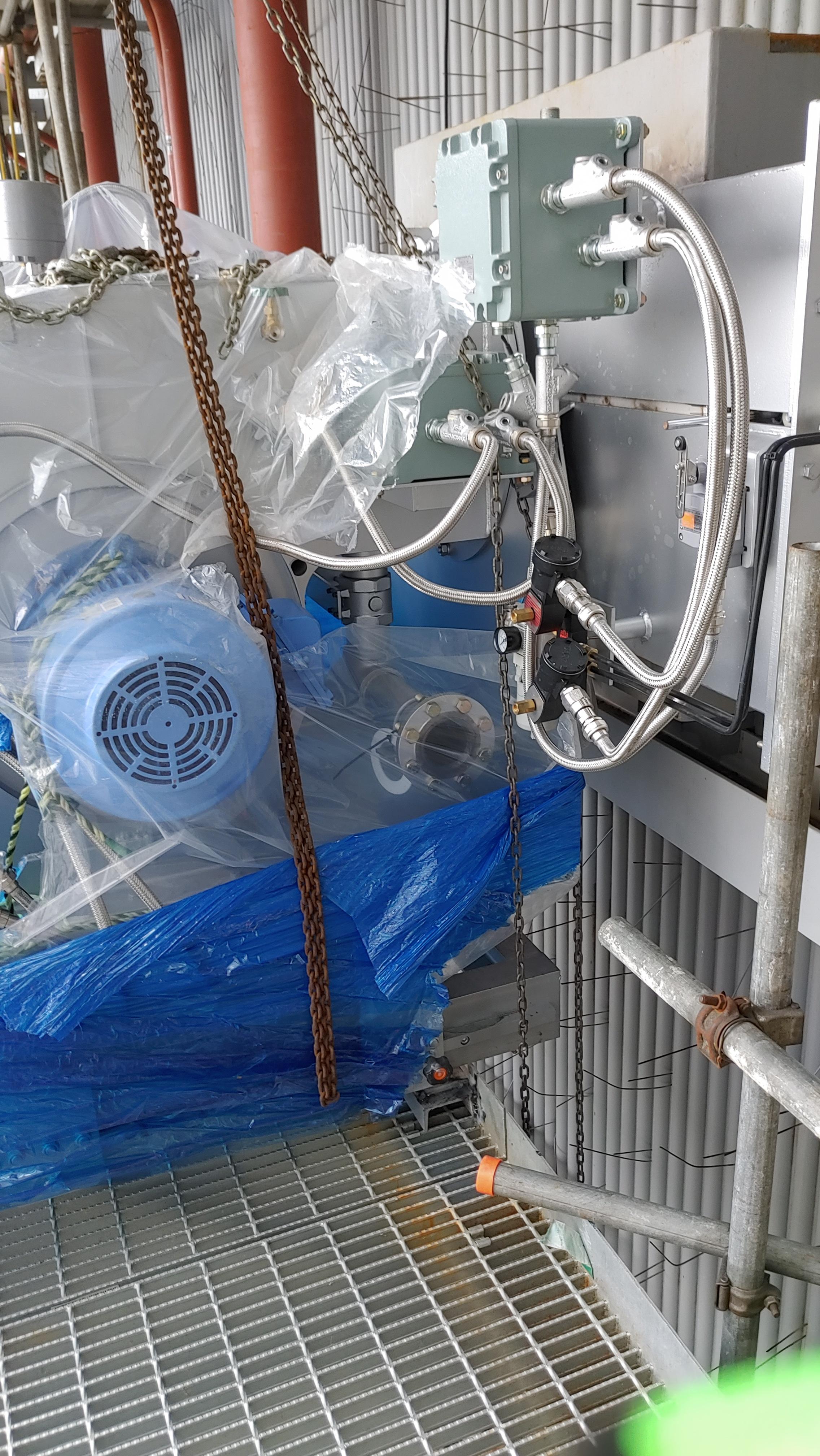

5층가스버너  플롄지 필요없어 제거 (조각내서)
★★반생이로 홀키리 묶어놓고 자르면 편함
★★산소 ,그라인더 ,데코, 용접기 ,
불받이 ,반생이, 반생커터, 리드선, 밧줄
바가지, 마스크,용접장갑

플렌지 조각내서 자르고(반생이로 볼트홀끼리 묶어 안떨어지게 단도리 하고)
그라인더후팽창대비 가운데 50mm평철대고 중심 10mm아래위로
펀치후 콤파스로 반원그려 산소로 따고
G후 빠지 대고 체인불록으로 올리고 위앞 아래 가접후 빠지오른쪽에 야대서 밀착후 가접 완료후 풀 용접

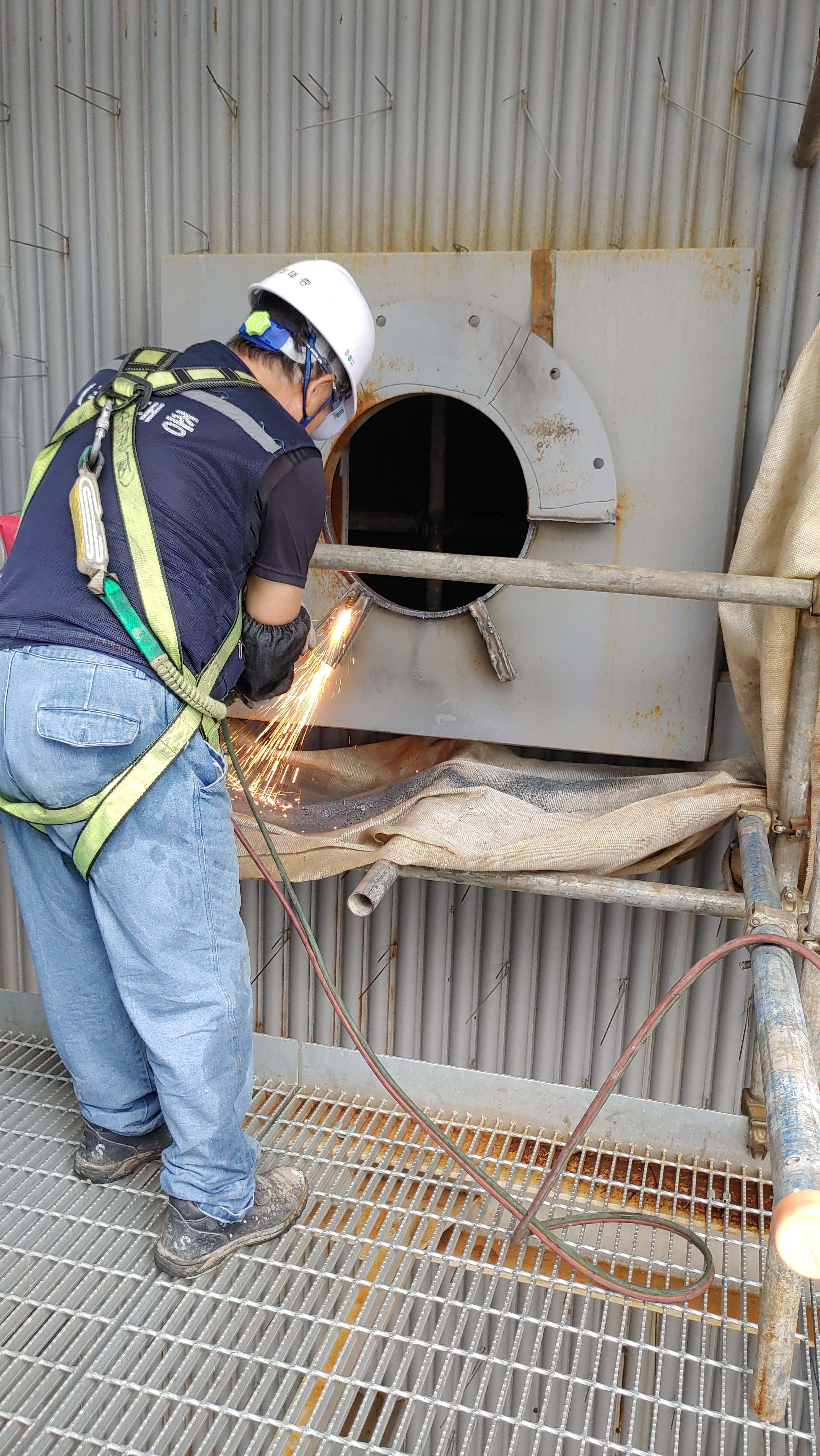

버너 앞데가리 넣는ㅈ벽면에 원형으로 뚫린곳을 위아래로 10mm  산소로 따고 버너 앞 파이프 하단과 한 20mm
떨어지면 정상
바닥 100mm  가이드평철50mm따내고  ?한 200mm  앞쪽으로 프레임을 보내야 대충 맞음
